Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z4
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z4 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
3.3-49KG |
Dış çap: |
120-390 |
Kalınlık (Mm): |
62-136 |
Delik boyutu: |
70-300 |
Tork (kNm: |
6.85-245 |
Model numarası: |
Z4 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
3.3-49KG |
Dış çap: |
120-390 |
Kalınlık (Mm): |
62-136 |
Delik boyutu: |
70-300 |
Tork (kNm: |
6.85-245 |

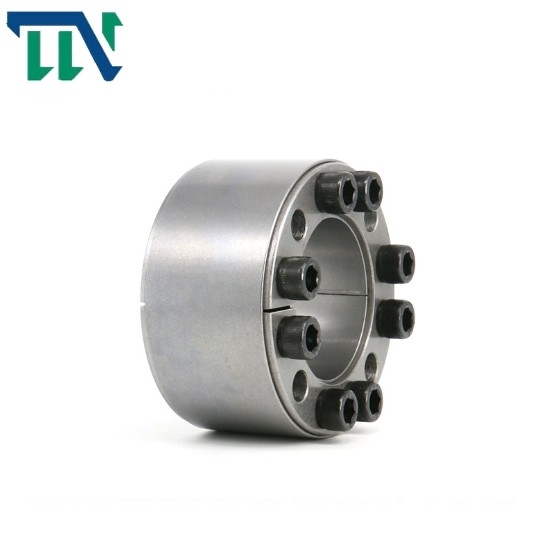

Z4 Anahtarsız Kilitleme Cihazı Kilitleme Elemanları Sıkıştırma Tertibatı
Ürünler Özellikler
Kilitleme Tertibatı, dünyada yaygın olarak kullanılan gelişmiş bir mekanik tabandır.
çeşitli yükler altında mekanik bağlantı için.Amerika Birleşik Devletleri, Almanya, Japonya
ve daha gelişmiş endüstrilere sahip ülkeler bu yeni teknolojiyi ilk olarak
ağır iş makineleri.Diğer çeşitli makine endüstrilerine genişletildi.
Kilitleme Meclisi, 1970'lerin başında uluslararası olarak başladı.Çin geliştirdi
1980'lerin başında ürün ve ilk olarak çeşitli ağır makinelerde tanıtılıp uygulandı.
Son altı yılda Çin, genel Kilitleme Meclisini formüle etti
GB5867-86 standardı.Firmamız Tianniu kapsamlı araştırma başlattı ve
1987 yılında bu standardın çeşitli genişletme manşonlarının geliştirilmesi.
yıllık uygulama, her türlü genişlemenin gelişimini tamamladık
kollar bu standartta.Tekstil, ambalaj, gıda, hafif sanayiye terfi etti,
metalurji, kağıt yapımı, baskı, takım tezgahları, işleme merkezleri, dövme makinesi
aletler ve metalurji makineleri ve genel makineler ve diğer makineler,
iyi bir ün kazandı ve makine endüstrisi ürünlerini tanıttı.beceri gelişti.
Ve özel kullanıcı ihtiyaçlarına göre standart dışı Kilitleme Düzeneği geliştirebilir
Ürün Parametreleri
|
temel boyutlar |
iç altıgen başlı cıvata |
Nominal yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
| d | D | ben | L | L1 |
boyutlar |
miktar |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
