z5 kilitleme düzeneği Anahtarsız Kilitleme Grupları Güç

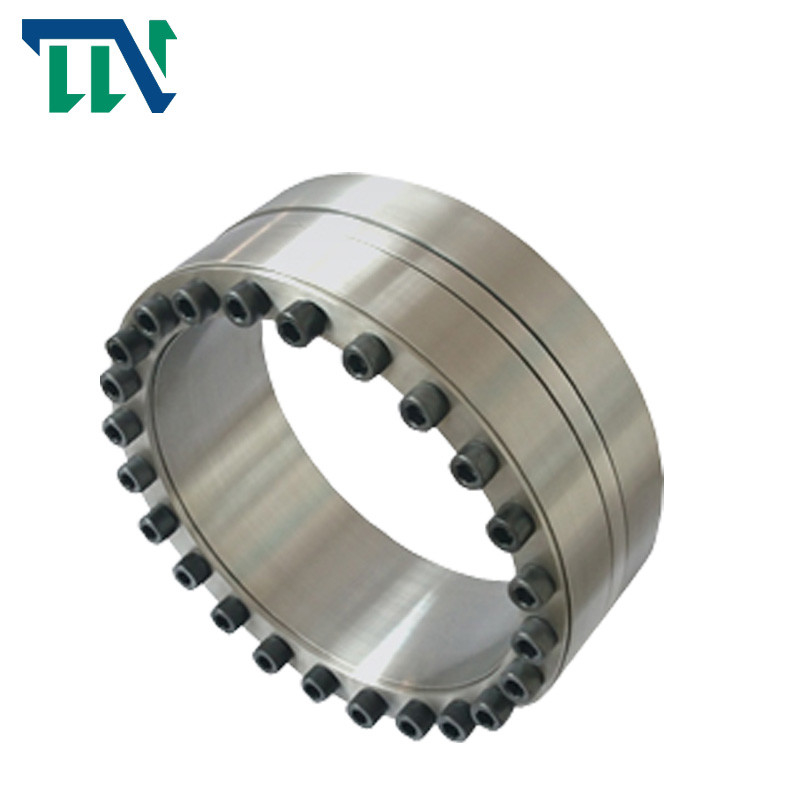

Z5 Anahtarsız Kilitleme Grupları Güç Kilitleme Cihazı

Ürünler Özellikler

Kilitleme tertibatının seçilmesi aşağıdaki gereksinimleri karşılamalıdır:

A. İletim torku: MT ≥ M

B. Rulman eksenel kuvveti: ft ≥ FX

C. İletim kuvveti: ft ≥ f2x + (MD / 2x10-3) 2

D. Yatak radyal kuvveti: Pt ≥ FR / d1x103, burada:

M ￣ aktarılacak tork, kn · m;

FX ￣ taşınacak eksenel kuvvet, kn;

FT ￣ taşınacak radyal kuvvet, kn;

MT ￣ kilitleme tertibatının anma torku, kn · m;

FT ￣ kilitleme tertibatının nominal eksenel kuvveti;KN;

d.|kilitleme tertibatının iç çapı ve iç halka genişliği, mm;

Pt ￣ kilitleme tertibatı ile mil arasındaki bağlantı yüzeyindeki basınç, N/mm2

Koruma talimatları

1. Kurulumdan sonra, kilitleme tertibatının açıkta kalan uç yüzünü ve cıvata kafasını pas önleyici yağ lekesi ile kaplayın.Açık havada veya kötü çalışma ortamında çalışan makineler için, genleşme bağlantı manşonunun açıkta kalan uç yüzü düzenli olarak pas önleyici yağ ile kaplanmalıdır.

2. Korozif ortamda çalışması gereken kilitleme düzeneği için, kilitleme düzeneğinin paslanmasını önlemek için özel koruma (ör. kapak plakası eklenmesi) alınacaktır.

Güvenlik önlemleri ve yeniden kullanım

1. Bu ürün kaldırma makinelerinde kullanılıyorsa veya makinelere yükleniyorsa, güvenliği sağlamak için güvenlik cihazları ayarlanmalıdır.

2. Cıvataların yük altında gevşetilmesi kesinlikle yasaktır.

Yeniden kullanım sırasında, kilitleme tertibatı ancak kir, korozyon ve hasar olmadığı onaylandıktan sonra kullanılabilir.not 12.9

Ürünler Parametreler
