Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z7
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z7 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.2-22KG |
Dış çap: |
50-300 |
Kalınlık (Mm): |
37-77 |
Delik boyutu: |
24-175 |
Tork (kNm: |
162-45000 |
Model numarası: |
Z7 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.2-22KG |
Dış çap: |
50-300 |
Kalınlık (Mm): |
37-77 |
Delik boyutu: |
24-175 |
Tork (kNm: |
162-45000 |

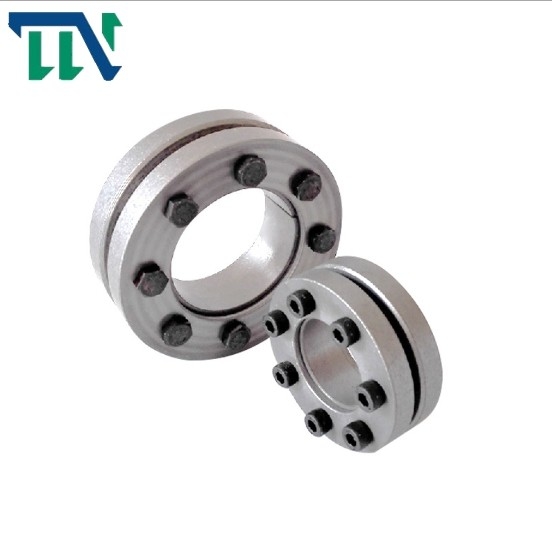

Z7 Kilitleme Cihazı Kilitleme Tertibatı Genişletme Kovanı Mil Kilitleme Göbeği
Ürünler Özellikler
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, Avrupa'daki yetkili teknik standartlara dayanmaktadır ve ürünlerde bilimsel olarak bazı yaratıcı iyileştirmeler yapmıştır.Şirket ağırlıklı olarak euro, JB (GB) standartları, ABD standartları ve çeşitli standart dışı kilitleme tertibatı serisi ürünler üretmektedir.Ürünler Avrupa Birliği, Amerika Birleşik Devletleri, Avustralya, Güneydoğu Asya, Hong Kong ve Tayvan ile diğer ülke ve bölgelere ihraç edilmektedir.Şu anda işletme 1000 metrekarelik bir alanı kaplamaktadır ve çeşitli CNC takım tezgahlarına, yüksek hassasiyetli ölçüm aletlerine ve özel ölçüm ekipmanlarına sahiptir.Şirket art arda 30'dan fazla standart seri ve binlerce spesifikasyon kilitleme tertibatı geliştirdi ve üretti.Çin'de büyük ölçekli bir profesyonel kilitleme tertibatı üreticisidir.
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, anahtarsız bir bağlantı yapısıdır.Eksenel kuvvetin etkisi altında, iç ve dış manşonlar, mekanizma çalışmasının amacına ulaşmak için tork ve eksenel kuvveti iletmek için yeterli sürtünmeyi üretmek için şaft ve göbek ile yakından küçülür ve genişler.
Özellikler: bağlantının iyi merkezleme performansı;Montaj sırasında ısıtma gerekmez;Mil ve göbek arasındaki bağıl konumu sökmek veya ayarlamak uygundur;Stres konsantrasyonu yok;Güçlü taşıma kapasitesi.Kullanım: Göbek mile bağlandığında civatalarla sıkıldıktan sonra sıkı bir kapatma görevi görür.Ürün konik bir yüzey veya konik bir yapı olduğundan, eksenel kuvvet hareketi ile radyal kuvvete dönüşerek sürtünmeye neden olur ve tork gereksinimlerini karşılar.Sökerken, tüm cıvataları gevşetin.Cıvataları çıkarmaya gerek yoktur.Daha sonra uygun cıvataları alyan anahtarı ile sökme deliğine vidalayın ve sökülen parçaları gevşetin.
Ürünler Parametreler
|
temel boyutlar |
iç altıgen başlı cıvata |
anma yükü |
MA
(N·m) |
G
(kilogram) |
e (mm) |
||||
| d | D | ben | H |
boyutlar |
F1(kN) | Mt(kN·m) | |||
| mm | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0.21 | 5 | 0,2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0.34 | 5 | 0,3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0,57 | 12 | 0,4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0.78 | 12 | 0,6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1.16 | 12 | 0,8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8×30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | M8×35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16×55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20×85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
