Z8 Kilitleme Tertibatı Anahtarsız Mil Kilitleme Tertibatları

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

Model numarası:

Z8 kilitleme tertibatı

Malzeme:

GCr15 taşıyan çelik

ağırlık:

0.25-61KG

Dış çap:

47-495mm

Kalınlık (Mm):

37-77

Delik boyutu:

20-400mm

Tork (kNm:

162-45000

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 1000

Vurgulamak:

Z8 Kilitleme Tertibatı

Z8 Anahtarsız Mil Kilitleme Tertibatları

Anahtarsız Mil Kilitleme Tertibatları Tianniu

Product Description

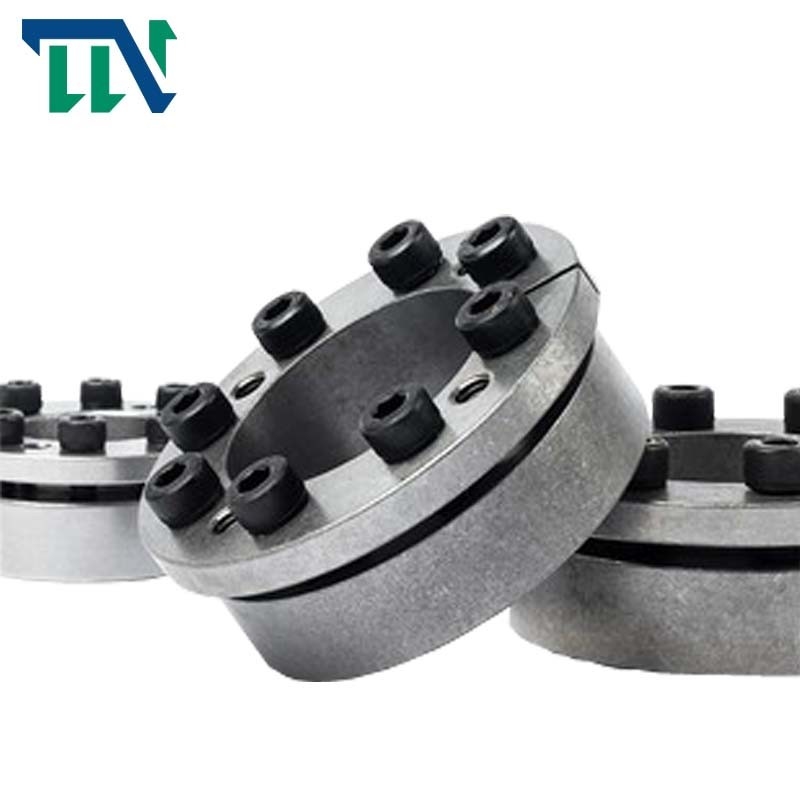

Z8 Güç Kilitleme Tertibatı Anahtarsız Mil Kilitleme Tertibatları

Ürünler Özellikler

Şirketimiz Tianniu, 1987 yılında bu standardın çeşitli genişletme manşonlarının kapsamlı araştırma ve geliştirmesine başladı. Yaklaşık 20 yıllık uygulamadan sonra, bu standartta her türlü genişletme manşonunun geliştirilmesini tamamladık.Tekstil, paketleme, gıda, hafif sanayi, metalurji, kağıt yapımı, baskı, takım tezgahları, işleme merkezleri, dövme takım tezgahları ve metalurji makineleri ve genel makineler ve diğer makinelere terfi etti, iyi bir üne kavuştu ve makine endüstrisi ürünleri becerisini teşvik etti. gelişmiş.Ve özel kullanıcı ihtiyacına göre standart dışı Kilitleme Düzeneği geliştirebilir.

Kilitleme tertibatı şu alanlarda yaygın olarak kullanılmaktadır:

Madencilik makinaları, metalurji makinaları, paketleme makinaları, tütün makinaları, tekstil makinaları, matbaa makinaları, dövme makinaları, mühendislik makinaları, her türlü takım tezgahları ve değiştirilebilir makinalar.Örneğin: kayış kasnak, zincir dişlisi, dişli, pervane, büyük ve küçük fan, üfleyici veya mil ve göbek ile doğrudan bağlantı ve diğer şanzıman bağlantıları

Ürünler Parametreler

temel boyutlar						iç altıgen başlı cıvata		anma yükü		Pf (N/mm2)	M_A (N·m)	G (kilogram)
d	D	L	L₀	L₁	L₂	boyutlar	miktar	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0,5	200		0.32
30									0,54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1,93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0,83
65									3.25	200		0.89

基本尺寸 temel boyutlar						内六角螺钉iç altıgen başlı cıvata		额定负荷 anma yükü		Pf (N/mm2)	M_A (N·m)	G (kilogram)
d	D	L	L₀	L₁	L₂	规格 boyutlar	数量 miktar	F₁(kN)	M_t(kN·m)
mm						规格 boyutlar	数量 miktar	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1,63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Z8 Kilitleme Tertibatı Anahtarsız Mil Kilitleme Tertibatları 0
