Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO9001
Model numarası: Z17A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z17A kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.5-179.5KG |
Dış çap: |
55-710mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
30-600MM |
Tork (kNm: |
64-1265 |
Model numarası: |
Z17A kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.5-179.5KG |
Dış çap: |
55-710mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
30-600MM |
Tork (kNm: |
64-1265 |

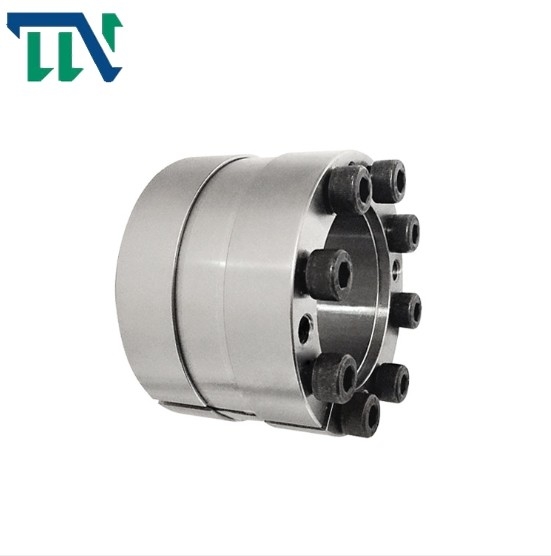

Z17 A Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı
Ürünler Özellikler
Genleşme kaplin manşonu eksenel yönde takıldığında, eksenel yönün gerekli konum boyutunu kolayca ayarlayabilir ve
Herhangi bir eksenel sabitleme olmaksızın parçaların göreceli konumu.Uygulama kapsamının genişlemesi ile her türlü karmaşık bağlantı formları
makineler özel genleşme ve sıkı bağlantı manşonları ile değiştirilebilir.İletim yapısını basitleştirin veya boşluksuz diyafram kaplini gibi mekanik bir bileşenin ayrılmaz bir parçası olun.
Z17 kilitleme tertibatı vidasının mekanik özellikleri I. kullanım talimatları
1. Lütfen kullanmadan önce bu talimatı dikkatlice okuyunuz;
2. Mevcut ürünün, yapılandırılmış makine modeliyle uyumlu olup olmadığını teyit edin;
3. Kilitleme tertibatının bileşenlerinde molibden veya silikon içeren katkı maddeleri kullanılmamalıdır;
4. Bu ürünün belirtilen performans seviyesi 1.2'dir. Sınıf 9 cıvatalar, diğer cıvatalarla değiştirilecektir;
5. Bu ürünün merkez konumlandırma işlevi yoktur.Bu işleve ihtiyacınız varsa, lütfen tekerlek göbeği üzerinde kendiniz tasarlayın;
6. Kilitleme tertibatının montajı sırasında zorla vurmayın;
7. Mil ve göbeğin seçim toleransı H8 / H8'dir;
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉iç altıgen başlı cıvata |
额定负荷 anma yükü |
Pf (N/mm2) |
G
(kilogram) |
||||||||
| d | D | L1 | L2 | L3 | L4 |
规 格 boyutlar |
数 量 miktar |
MA N·m |
Ft(kN) |
Mt(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0,6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024,0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
