Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z18
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
Z18 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
1.5-71KG |
Dış çap: |
75-405mm |
Kalınlık (Mm): |
72-197mm |
Delik boyutu: |
45-320mm |
Tork (kNm: |
3.9-470 |
Model numarası: |
Z18 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
1.5-71KG |
Dış çap: |
75-405mm |
Kalınlık (Mm): |
72-197mm |
Delik boyutu: |
45-320mm |
Tork (kNm: |
3.9-470 |

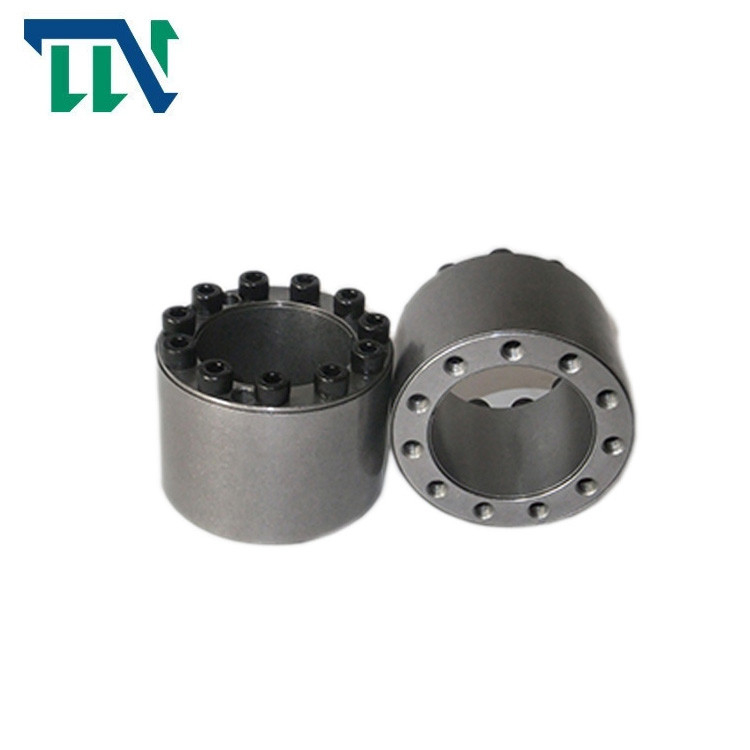

Z18 Anahtarsız Kilitleme Cihazı Güç Kilidi Komplesi
Ürünler Özellikler
Kilitleme Tertibatı, çeşitli yükler altında mekanik bağlantı için dünyada yaygın olarak kullanılan gelişmiş bir mekanik tabandır.Amerika Birleşik Devletleri, Almanya, Japonya ve daha gelişmiş endüstrilere sahip ülkeler bu yeni teknolojiyi ilk olarak ağır iş makinelerinde kullandı.Diğer çeşitli makine endüstrilerine genişletildi.Kilitleme Meclisi, 1970'lerin başında uluslararası olarak başladı.Çin, ürünü 1980'lerin başında geliştirmiş ve ilk olarak çeşitli ağır makinelerde tanıtmış ve uygulamıştır.
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, Avrupa'daki yetkili teknik standartlara dayanmaktadır ve ürünlerde bilimsel olarak bazı yaratıcı iyileştirmeler yapmıştır.Şirket ağırlıklı olarak euro, JB (GB) standartları, ABD standartları ve çeşitli standart dışı kilitleme tertibatı serisi ürünler üretmektedir.Ürünler Avrupa Birliği, Amerika Birleşik Devletleri, Avustralya, Güneydoğu Asya, Hong Kong ve Tayvan ile diğer ülke ve bölgelere ihraç edilmektedir.Şu anda işletme 1000 metrekarelik bir alanı kaplamaktadır ve çeşitli CNC takım tezgahlarına, yüksek hassasiyetli ölçüm aletlerine ve özel ölçüm ekipmanlarına sahiptir.Şirket art arda 30'dan fazla standart seri ve binlerce spesifikasyon kilitleme tertibatı geliştirdi ve üretti.Çin'de büyük ölçekli bir profesyonel kilitleme tertibatı üreticisidir.
| modeli | Z18 Koni Sıkıştırma Elemanları | |
| Mil Üzerindeki Basınç (N/mm2) | 120 | |
| Göbek Üzerindeki Basınç (N/mm2) | 92-108 | |
| Nominal Yük (kN.m) | Kuvvet | 174-2930 |
| tork | 3.9-470 | |
| İç Yarış Boyutu (mm) | 45-320 | |
| Dış Yarış Boyutu (mm) | 75-405 | |
| Kalınlık (mm) | 72-197 | |
| Ağırlık (kg) | 1.5-71 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉 iç altıgen başlı cıvata |
额 定 Oy |
负 荷 yük |
Pf (N/mm2) |
G
(kilogram) |
||||||
| d | D | İ | L |
规 格 boyutlar |
数 量 miktar |
MA N·m |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
