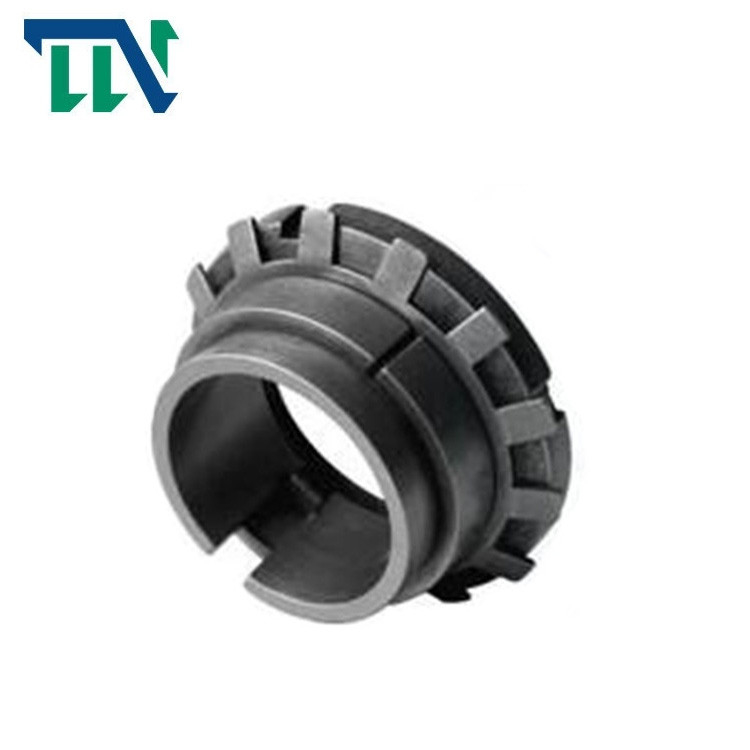

Kilitleme Cihazı Z19 Anahtarsız Bağlama Kilitleme Grubu Kilitleme Mili

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

Model numarası:

Z19 kilitleme tertibatı

Malzeme:

GCr15 taşıyan çelik

ağırlık:

4.5-179.5KG

Dış çap:

145-710mm

Kalınlık (Mm):

72-197mm

Delik boyutu:

100-600

Tork (kNm:

3.9-470

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 1000

Vurgulamak:

Kilitleme şaftı kilitleme montajı

Z19 Kilitleme Montajı

Anahtarsız Bağlama Kilitleme Montajı

Product Description

Z19 Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı

Ürünler Özellikler

Kilitleme tertibatı, dünyada ağır yük altında mekanik bağlantılarda yaygın olarak kullanılan gelişmiş bir temel bileşendir.Tekerlek ve mil bağlantısında, muhafaza yüzeyleri arasında oluşan basınç ve sürtünmeyi sağlamak için yüksek mukavemetli cıvataları sıkarak yük aktarımını gerçekleştiren anahtarsız bağlantı cihazıdır.

İyi değiştirilebilirlik ve kolay sökme.Sökerken, önce sıkıştırma vidasını gevşetin ve ardından bağlantı durumunu serbest bırakmak ve Kilitleme Tertibatını bağlantı parçalarından ayırmak için boşaltmayı dışarı itmek için ejektör vidasını kullanın.

Kilitleme Tertibatı bağlantısı ağır yüklere dayanabilir.Yapısı çeşitli stillerde yapılabilir.Kurulum yükü gereksinimlerini karşılamak için bir Kilitleme Düzeneği yeterli değildir ve birden fazla seri kombinasyon halinde kullanılabilir.

Yeni enerjinin gelişmesiyle birlikte, rüzgar enerjisi üretimi Çin'de yaygın olarak teşvik edilmekte ve gelişmekte olan bir endüstri haline gelmiştir.Fanın önemli bir parçası olarak, genişleme manşonu, fanın hız düşürücü ve sapma düşürücü üzerinde geniş çapta eşleştirilmiştir.

Ürünler Parametreler

基本尺寸 temel boyutlar					螺母 fındık		额定负荷 anma yükü		Pf (N/mm2)	G (kilogram)
d	D	E	H	B	规格 boyutlar	M_A N·m	F_t(kN)	M_t(N·m)
mm					规格 boyutlar	M_A N·m	F_t(kN)	M_t(N·m)
14	25				M20×1		5.10	38	200	0.04
15	25				M20×1		5.50	41	185	0.05
16	25	32	16.5	6.5	M20×1	95	5.45	43	174	0.06
17	26				M20×1		5.50	47	164	0.07
18	26				M22×1		5.40	49	155	0.08
18	30							58	185	0.09
19	30	38	18	6.5	M25×1.5	160	6.60	62	176	0.10
20	30	38	18	6.5	M25×1.5	160	6.60	66	167	0.11
22	32							73	152	0.12
24	35				M30×1.5		8.75	105	185	0.13
25	35	45	18	6.5	M30×1.5	220	8.80	110	178	0.14
28	36				M32×1.5		8,55	120	159	0.15
28	40			7	M32×1.5			149	188	0.17
30	40	52	19.5	8	M35×1.5	340	10.60	160	164	0.18
32	42			8	M35×1.5			170	154	0.19
35	45				M40×1.5			230	153	0.21
36	45	58	21.5	8	M40×1.5	480	13.10	240	149	0.23
38	48	58	21.5	8	M42×1.5	480	13.10	250	141	0.24
38	50				M42×1.5			250	141	0.25
40	50		24.5		M42×1.5		15.50	310	124	0.28
40	52	65	25.5	10	M45×1.5	680	15.50	310	120	0.30
42	55		25.5		M48×1.5		15.20	320	114	0.31
45 45	55 57	70	25.5	10	M50×1.5	870	17.70	400	122	0.35 0.36
48	60							500	135	0.38
50	60	75	25.5	10	M55×2	970	20.80	520	130	0.40
50	62							520	130	0.42

基本尺寸 temel boyutlar					螺 hayır	母 t	额定 Oy		负荷 yük	Pf (N/mm2)	G (kilogram)
d	D	E	H	B	规格 boyutlar	M_A N·m	F_t(kN)	M_t(N·m)
mm					规格 boyutlar	M_A N·m	F_t(kN)	M_t(N·m)
14	25		30		M20×1			64		85	0.07
15	25		30		M20×1			70		80	0.08
16	25	32	30		M20×1	95	9.1	73		75	0.09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0.10 0.11
19 20	30	38	32		M25×1.5 M25×1.5	160	11.0	105 112		75 70	0.12 0.13
22								163		70	0.14
24	35	45	36	25	M30×1.5	220	14.5	178		65	0.15
25								185		60	0.17
28 30	40	52	42		M35×1.5	340 340	14.5 17.5	250 270		55 50	0.19 0.20
32	42	52			M36×1.5	340		350		60	0.22
32	45	58	44		M40×1.5	480	21.5	350		60	0.25
35	45	58			M40×1.5	480		390		55	0.27
38 40	50	65	45	30	M45×1.5	680	26.0	500 520		60	0.30 0.32
45	55	70			M50×1.5	870	30.0	680			0.33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35.0 35.0	840 880		60	0.34 0.36
55	65	80			M60×2	1100	37.5	1030			0.38
60	70	85	52		M65×2	1300	45.0	1360		65	0.42
