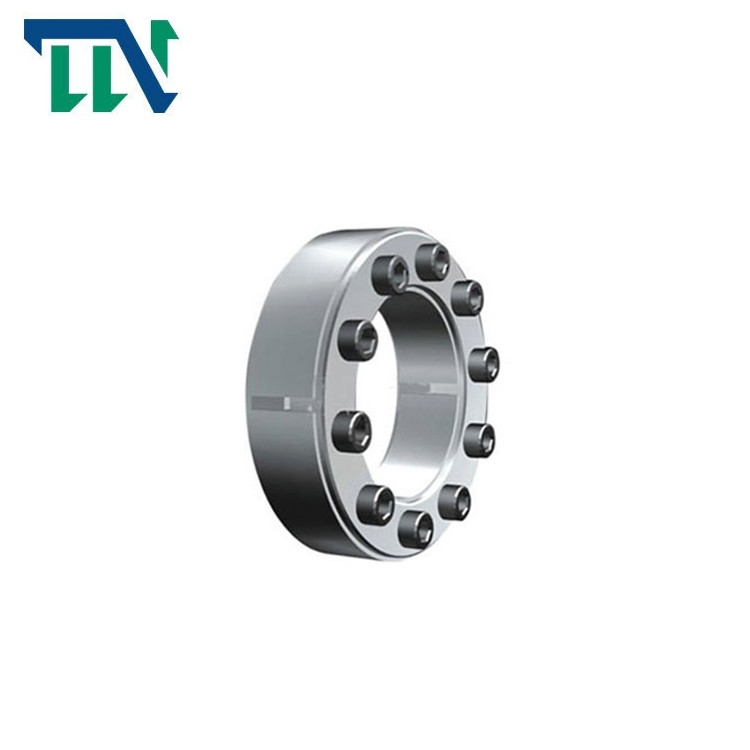

Z20 Mil Kilitleme Tertibatı 25-160mm Delik Ölçüsü

Brand Name:	Tianniu
Model Number:	Z20
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

Model numarası:

Z20 kilitleme tertibatı

Malzeme:

GCr15 Rulman Çelik

Ağırlık:

0.37-9.2KG

Dış çap:

60-260mm

Kalınlık (Mm):

72-197mm

Delik boyutu:

25-160mm

Tork (kNm:

17-145

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 1000

Vurgulamak:

Z20 Mil Kilitleme Grubu 25-160mm

25-160mm Z20 Kilitleme Grubu

Product Description

Z20 Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı

Ürünler Özellikler

Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, anahtarsız bir bağlantı yapısıdır.Eksenel kuvvetin etkisi altında, iç ve dış manşonlar, mekanizma çalışmasının amacına ulaşmak için tork ve eksenel kuvveti iletmek için yeterli sürtünmeyi üretmek için şaft ve göbek ile yakından küçülür ve genişler.

Özellikler: bağlantının iyi merkezleme performansı;Montaj sırasında ısıtma gerekmez;Mil ve göbek arasındaki bağıl konumu sökmek veya ayarlamak uygundur;Stres konsantrasyonu yok;Güçlü taşıma kapasitesi.Kullanım: Göbek mile bağlandığında civatalarla sıkıldıktan sonra sıkı bir kapatma görevi görür.Ürün konik bir yüzey veya konik bir yapı olduğundan, eksenel kuvvet hareketi ile radyal kuvvete dönüşerek sürtünmeye neden olur ve tork gereksinimlerini karşılar.Sökerken, tüm cıvataları gevşetin.Cıvataları çıkarmaya gerek yoktur.Daha sonra uygun cıvataları alyan anahtarı ile sökme deliğine vidalayın ve sökülen parçaları gevşetin.
Ürün Parametreleri

temel boyutlar						iç altıgen başlı cıvata			Nominal yük		G (kilogram)
d	D	D₁	L₁	L	L₂	boyutlar	miktar	M_A (N·m)	M_t(kN·m)	F₁(kN)
mm						boyutlar	miktar	M_A (N·m)	M_t(kN·m)	F₁(kN)
25	60	37.5	27.5	20	17	M6 × 18	9	17	0.20	22	0.37
30	65	42.5					9		0.30	24	0.42
35	72	47.5					12		0,50	35	0.48
40	78	52.5					15		0.60	40	0,54
45	92	60	33,5	24	20	M8 × 22	12	41	1.0	55	0.92
50	98	65					12		1.2	60	1.0
55	105	70					14		1.5	70	1.1
60	110	75					14		1.7	72	1.2
70	138	90	39.5	28	24	M10×25	14	83	3	110	2.3
80	145	100					14		4	120	2.4
90	160	110					16		5	130	2.8
100	180	122.5	47	33	26	M12×30	14	145	6.5	150	3.8
110	190	132.5					14		7	160	4.1
120	205	142.5					16		9	190	4.7
140	230	165	52	38	34	M12×35	22		14	240	7.4
160	260	185	52	38	34	M12×35	26		20	310	9.2
