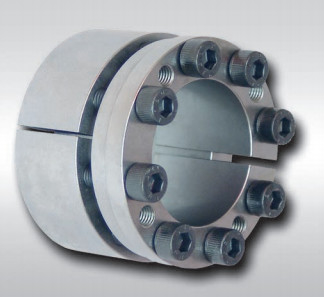

RLK130 Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürünler Özellikler
Kilitleme tertibatı, dünyada ağır yük altında mekanik bağlantılarda yaygın olarak kullanılan gelişmiş bir temel bileşendir.Tekerlek ve mil bağlantısında, muhafaza yüzeyleri arasında oluşan basınç ve sürtünmeyi sağlamak için yüksek mukavemetli cıvataları sıkarak yük aktarımını gerçekleştiren anahtarsız bağlantı cihazıdır.
Kilitleme tertibatının seçilmesi aşağıdaki gereksinimleri karşılamalıdır:
A. İletim torku: MT ≥ M
B. Rulman eksenel kuvveti: ft ≥ FX
C. İletim kuvveti: ft ≥ f2x + (MD / 2x10-3) 2
D. Yatak radyal kuvveti: Pt ≥ FR / d1x103, burada:
M ￣ aktarılacak tork, kn · m;
FX ￣ taşınacak eksenel kuvvet, kn;
FT ￣ taşınacak radyal kuvvet, kn;
MT ￣ kilitleme tertibatının anma torku, kn · m;
FT ￣ kilitleme tertibatının nominal eksenel kuvveti;KN;
d.|kilitleme tertibatının iç çapı ve iç halka genişliği, mm;
Pt ￣ kilitleme tertibatı ile mil arasındaki bağlantı yüzeyindeki basınç, N/mm2
| modeli | RLK130 Güç Kilitleme Tertibatı | |
| Mil Üzerindeki Basınç (N/mm2) | 174-309 | |
| Göbek Üzerindeki Basınç (N/mm2) | 112-184 | |
| Nominal Yük (kN.m) | Kuvvet | 53-640 |
| tork | 0,53-57,5 | |
| İç Yarış Boyutu (mm) | 20-180 | |
| Dış Yarış Boyutu (mm) | 47-235 | |
| Kalınlık (mm) | 48-90 | |
| Ağırlık (kg) | 0.4-11 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
| d | D | L | L1 | L2 |
规 格 boyutlar |
数 量 miktar |
F1(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0,53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0,41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0,82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7,45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
