Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: RLK200
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
RLK200 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.2-146KG |
Dış çap: |
47-1100mm |
Boy: |
M4 M6 M8 M10 |
Delik boyutu: |
19-1000mm |
Tork (kNm: |
0.25-2000 |
Model numarası: |
RLK200 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.2-146KG |
Dış çap: |
47-1100mm |
Boy: |
M4 M6 M8 M10 |
Delik boyutu: |
19-1000mm |
Tork (kNm: |
0.25-2000 |

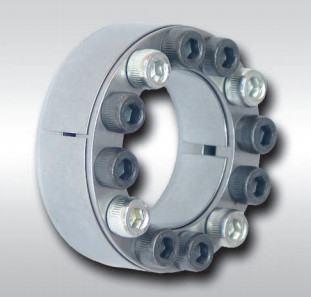

RLK133 Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürünler Özellikler
Z2 tipi kilitleme cihazı montaj ünitesi, bir dizi sıkma vidası aracılığıyla iki iç çift koni halkalı dört parçadan oluşur.
Kilitleme tertibatı, dünyada ağır yük altında mekanik bağlantılarda yaygın olarak kullanılan gelişmiş bir temel bileşendir.Tekerlek ve mil bağlantısında, muhafaza yüzeyleri arasında oluşan basınç ve sürtünmeyi sağlamak için yüksek mukavemetli cıvataları sıkarak yük aktarımını gerçekleştiren anahtarsız bağlantı cihazıdır.
Yüksek yük durumları için uygun
Özellikle alternatif tork için uygundur
Tipik uygulamalar: volan, kayış tamburu
Tork sistemi
Elastik kilitleme tertibatı bağlantısı, nispeten yeni bir genişletme ve sıkma bağlantı yöntemidir.Basit yapısı, yüksek merkezleme doğruluğu, büyük aktarım torku, güvenilir sıkma ve uygun montaj ve demontaj nedeniyle dişli işlemede yaygın olarak kullanılmaktadır.Dişli işleme sürecinde, geleneksel ampirik tasarım yöntemi, elastik kilitleme tertibatını tasarlarken gerçek elastik kilitleme tertibatı gerilimi ile genleşme miktarı arasındaki ilişkiden yoksun olduğundan, elastik kilitleme tertibatının hurda oranı yüksektir ve hizmet ömrü yüksektir. kısa boylu.Bu durum göz önüne alındığında, elastik kilitleme tertibatının mukavemeti ile genişleme arasındaki ilişki, ANSYS sonlu elemanlar yazılımı kullanılarak niteliksel olarak analiz edilmiş ve orijinal genişleme manşonunu geliştirmek için üç şema önerilmiştir.Örnek analiz, elastik kilitleme tertibatının gerilmesinin ve genişlemesinin, gövde yer değiştirmesinin artmasıyla arttığını göstermektedir.Kilitleme tertibatının genişletilmesinin, fiili işlemede mandreli 0,15 mm gererek gerçekleştirilebileceği ve genleşme kovanının güvenliğinin sağlandığı önerilmektedir.Şu anda, kilitleme tertibatının güvenlik faktörü 1.50'dir ve kilitleme tertibatının maksimum genişlemesi 0.032 mm'dir, bu da şunları sağlar:
| modeli | Z2 Koni Sıkıştırma Elemanları | |
| Mil Üzerindeki Basınç (N/mm2) | 120 | |
| Göbek Üzerindeki Basınç (N/mm2) | 92-108 | |
| Nominal Yük (kN.m) | Kuvvet | 31-1124 |
| tork | 0.298-257.399 | |
| İç Yarış Boyutu (mm) | 19-280 | |
| Dış Yarış Boyutu (mm) | 47-355 | |
| Kalınlık (mm) | 26-84 | |
| Ağırlık (kg) | 0.2-19.2 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
|
d |
D |
ben |
L |
L1 |
规 格 boyutlar |
数量 miktar |
F1 (kN) |
Mt (kN·m) |
|||
|
mm |
|||||||||||
|
19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0.25 |
220 |
14 |
0.20 |
|
20 |
0.27 |
210 |
0.23 |
||||||||
|
22 |
0.30 |
195 |
0.24 |
||||||||
|
25 |
50 |
9 |
30 |
0.38 |
190 |
0.25 |
|||||
|
28 |
55 |
10 |
33 |
0.47 |
185 |
0.29 |
|||||
|
30 |
0,50 |
175 |
0.30 |
||||||||
|
35 |
60 |
12 |
40 |
0.70 |
180 |
0.32 |
|||||
|
38 |
63 |
15 |
46 |
0.88 |
185 |
0.33 |
|||||
|
40 |
65 |
0.92 |
180 |
0.34 |
|||||||
|
42 |
72 |
20 |
24 |
33,5 |
M8×22 |
12 |
65 |
1.36 |
200 |
35 |
0.48 |
|
45 |
75 |
71 |
1,62 |
210 |
0,57 |
||||||
|
50 |
80 |
72 |
1.77 |
190 |
0.60 |
||||||
|
55 |
85 |
15 |
83 |
2.27 |
200 |
0.63 |
|||||
|
60 |
90 |
2.47 |
180 |
0.69 |
|||||||
|
65 |
95 |
16 |
93 |
3.04 |
190 |
0.73 |
|||||
|
70 |
110 |
24 |
28 |
39 |
M10×25 |
15 |
130 |
1.60 |
210 |
70 |
1.26 |
|
75 |
115 |
131 |
4.90 |
195 |
1.33 |
||||||
|
80 |
120 |
132 |
5.20 |
180 |
140 |
||||||
|
85 |
125 |
16 |
147 |
6.30 |
195 |
1.49 |
|||||
|
90 |
130 |
16 |
148 |
6.60 |
180 |
1.53 |
|||||
|
95 |
135 |
18 |
167 |
7.90 |
195 |
1,62 |
|||||
|
100 |
145 |
29 |
33 |
47.0 |
M12×30 |
15 |
190 |
9.60 |
195 |
125 |
2.01 |
|
105 |
150 |
191 |
9.98 |
185 |
2.10 |
||||||
|
110 |
155 |
192 |
10.50 |
180 |
2.15 |
||||||
|
120 |
165 |
16 |
218 |
13.10 |
185 |
2.35 |
|||||
|
125 |
170 |
18 |
220 |
13.78 |
180 |
2,95 |
|||||
|
130 |
180 |
34 |
38 |
52.0 |
M12×35 |
20 |
272 |
17.60 |
165 |
125 |
3.51 |
|
140 |
190 |
22 |
298 |
20.90 |
3.85 |
||||||
|
150 |
200 |
24 |
324 |
24.20 |
170 |
4.07 |
|||||
|
160 |
210 |
27 |
350 |
28.00 |
4.3 |
||||||
|
170 |
225 |
38 |
44 |
60 |
M14×40 |
22 |
386 |
32.80 |
160 |
190 |
5.78 |
|
180 |
235 |
24 |
420 |
37.80 |
165 |
6.05 |
|||||
|
190 |
250 |
46 |
52 |
68 |
28 |
490 |
46.50 |
150 |
8.25 |
||
|
200 |
260 |
30 |
525 |
52.50 |
8.65 |
||||||
|
210 |
275 |
50 |
56 |
74 |
M16×55 |
24 |
599 |
62.89 |
151 |
295 |
10.10 |
|
220 |
285 |
26 |
620 |
68.00 |
150 |
11.22 |
|||||
|
240 |
305 |
30 |
715 |
85.50 |
160 |
12.20 |
|||||
|
250 |
315 |
32 |
768 |
96.00 |
162 |
12.70 |
|||||
|
260 |
325 |
34 |
800 |
104.00 |
165 |
13.20 |
|||||
|
280 |
355 |
60 |
66 |
86.5 |
M18×60 |
32 |
915 |
128,00 |
145 |
405 |
19.20 |
|
300 |
375 |
36 |
1020 |
153.00 |
150 |
20.50 |
|||||
|
320 |
405 |
72 |
78 |
100,5 |
M20×75 |
1310 |
210.00 |
580 |
29.60 |
||
|
340 |
425 |
224.00 |
145 |
31.10 |
|||||||
|
360 |
455 |
84 |
90 |
116.0 |
M22×80 |
1630 |
294.00 |
780 |
42.20 |
||
|
380 |
475 |
1620 |
308.00 |
135 |
44.00 |
||||||
|
400 |
495 |
1610 |
322.00 |
130 |
46.00 |
||||||
|
420 |
515 |
40 |
1780 |
374.00 |
135 |
50.00 |
|||||
|
450 |
555 |
96 |
102 |
130 |
M24×90 |
2050 |
461.25 |
124 |
1000 |
65.00 |
|
|
480 |
585 |
42 |
2160 |
518.40 |
71.00 |
||||||
|
500 |
605 |
44 |
2240 |
560.00 |
123 |
72.60 |
|||||
|
530 |
640 |
45 |
2330 |
617.00 |
121 |
83.60 |
|||||
|
560 |
670 |
48 |
2440 |
680.00 |
120 |
85.00 |
|||||
|
600 |
710 |
50 |
2580 |
775.00 |
118 |
91.00 |
|||||
|
630 |
740 |
52 |
2680 |
844.00 |
117 |
94.00 |
|||||
|
670 |
780 |
56 |
2820 |
944.00 |
116 |
101.00 |
|||||
|
710 |
820 |
60 |
2970 |
1050,00 |
115 |
106.00 |
|||||
|
750 |
860 |
62 |
3130 |
1173.00 |
115 |
112.00 |
|||||
|
800 |
910 |
66 |
3260 |
1300.00 |
112 |
118.00 |
|||||
|
850 |
960 |
70 |
3500 |
1487,00 |
113 |
125,00 |
|||||
|
900 |
1010 |
75 |
3680 |
1650,00 |
112 |
132.00 |
|||||
|
950 |
1060 |
80 |
3870 |
1838.00 |
112 |
139.00 |
|||||
|
1000 |
1110 |
82 |
4000 |
2000.00 |
110 |
146 |
