Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: RLK402
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
RLK402 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çelik |
ağırlık: |
0.42-34.3KG |
Dış çap: |
55-326mm |
Kalınlık (Mm): |
24-140mm |
Delik boyutu: |
25-260 mm |
Tork (kNm: |
0.84-240 |
Model numarası: |
RLK402 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çelik |
ağırlık: |
0.42-34.3KG |
Dış çap: |
55-326mm |
Kalınlık (Mm): |
24-140mm |
Delik boyutu: |
25-260 mm |
Tork (kNm: |
0.84-240 |

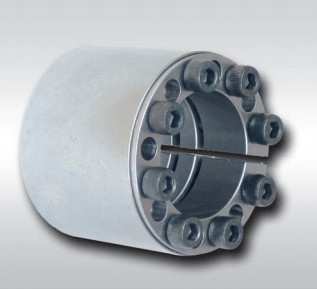

RLK402 Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürün Tanıtımı
kullanım için talimatlar
1. Lütfen kullanmadan önce bu talimatı dikkatlice okuyunuz;
2. Mevcut ürünün, yapılandırılmış makine modeliyle uyumlu olup olmadığını teyit edin;
3. Kilitleme tertibatının bileşenlerinde molibden veya silikon içeren katkı maddeleri kullanılmamalıdır;
4. Bu ürünün belirtilen performans seviyesi 1.2'dir. Sınıf 9 cıvatalar, diğer cıvatalarla değiştirilecektir;
5. Bu ürünün merkez konumlandırma işlevi yoktur.Bu işleve ihtiyacınız varsa, lütfen tekerlek göbeği üzerinde kendiniz tasarlayın;
6. Kilitleme tertibatının montajı sırasında zorla vurmayın;
7. Mil ve göbeğin seçim toleransı H8 / H8'dir.
Göbeği mile merkezler.Yüksek merkezleme doğruluğu için çift yuva
Birden çok kez monte edilebilir
En yüksek aktarılabilir tork
Ağır hizmet uygulamaları için
Sıkıştırma prosedürü sırasında göbek ve mil arasında eksenel yer değiştirme yok
En yüksek işleme kalitesi
1 701 000 Nm'ye kadar 50 500 Nm iletilebilir tork
130 mm ile 600 mm arasındaki mil çapları için
Ürünler Özellikler
| modeli | RLK402/Z12 Kilitleme Tertibatı | |
| Mil Üzerindeki Basınç (N/mm2) | 252-136 | |
| Göbek Üzerindeki Basınç (N/mm2) | 88-130 | |
| Nominal Yük (kN.m) | Kuvvet | 55-2400 |
| tork | 0.7-362.3 | |
| İç Yarış Boyutu (mm) | 25-300 | |
| Dış Yarış Boyutu (mm) | 50-375 | |
| Kalınlık (mm) | 51-197 | |
| Ağırlık (kg) |
0.5-49.7 |
|
Ürünler Parametreler
|
temel boyutlar |
iç altıgen başlı cıvata |
anma yükü |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
| d | D | İ | L | L1 |
boyutlar |
miktar |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
