Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: TLK250 serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
TLK250 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
14-50 mm |
ağırlık: |
0.04-0.42 |
Dış çap: |
25-62mm |
Boy: |
M20 |
Tork (kNm: |
38-520 |
Model numarası: |
TLK250 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
14-50 mm |
ağırlık: |
0.04-0.42 |
Dış çap: |
25-62mm |
Boy: |
M20 |
Tork (kNm: |
38-520 |

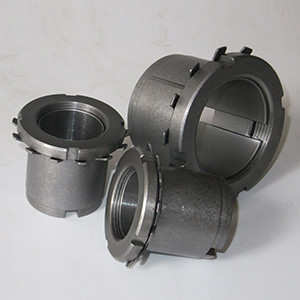

TLK250 Kilitleme Grubu Kendinden Merkezleme
TLK250 Serisi Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
ürün tanıtımı
1987'de Tianniu, çeşitli genişlemelerin kapsamlı araştırma ve geliştirmesini yapmaya başladı.
bu standardın kolları.Tekstil, ambalaj, gıda, hafif sanayi, metalurji,
kağıt yapımı, baskı, takım tezgahları, işleme merkezleri, dövme takım tezgahları ve metalurji
makine ve genel makine ve diğer makineler, iyi bir üne kavuştu ve
makine sanayi ürünleri.beceri gelişti.Ve özel kullanıcı ihtiyaçlarına göre,
standart olmayan genleşme derzi manşonunun geliştirilmesi.
Yeni enerjinin gelişmesiyle birlikte, rüzgar enerjisi üretimi Çin'de yaygın olarak teşvik edilmekte ve gelişmekte olan bir endüstri haline gelmiştir.Fanın önemli bir parçası olarak, genişleme manşonu, fanın hız düşürücü ve sapma düşürücü üzerinde geniş çapta eşleştirilmiştir.
Avantaj
1. Kilitleme tertibatının kullanılması, ana bilgisayar parçalarının imalatını ve kurulumunu basitleştirir.Kilitleme tertibatını takmak için şaftın ve deliğin işlenmesi, sıkı geçme işlemine benzemez
Numuneler, yüksek hassasiyetli üretim toleransları gerektirir.Kilitleme tertibatının montajı sırasında ekipmanı ısıtmaya, soğutmaya veya basınçlandırmaya gerek yoktur, sadece cıvatalara basın
Gerekli torka sıkın.Ayar uygundur ve göbek, mil üzerinde gerekli konuma uygun şekilde ayarlanabilir.Kilitleme tertibatı, zayıf kaynaklanabilirliğe sahip parçaları birleştirmek için de kullanılabilir.
2 kilitleme tertibatı uzun servis ömrüne ve yüksek mukavemete sahiptir.Kilitleme tertibatı, kama yolunun zayıflaması veya bağlı parçalara göre hareketi olmayan sürtünmeli şanzımana dayanır ve çalışma sırasında aşınma olmaz.
3 kilitleme tertibatı, aşırı yüklendiğinde bağlantı işlevini kaybeder ve bu da ekipmanı hasardan koruyabilir.4 kilitleme tertibatı bağlantısı birden fazla yük taşıyabilir ve yapısı çeşitli stillerde yapılabilir.Kurulum yüküne göre seri olarak çoklu kilitleme düzenekleri de kullanılabilir.
Ürünler Özellikler
| modeli | RLK603 Kilitleme Tertibatı | |
| Nominal Yük (kN.m) | Kuvvet | 5-3500 |
| tork | 0.025-517 | |
| İç Yarış Boyutu (mm) | 14-360 | |
| Dış Yarış Boyutu (mm) | 38-590 | |
| Kalınlık (mm) | 15-175 | |
| Ağırlık (kg) | 0.1-186 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
螺 母 fındık |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
G
(kilogram) |
||||||
| d | D | E | H | B |
规 格 boyutlar |
MA N·m |
Ft(kN) | Mt(N·m) | ||
| mm | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0.04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0.05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20×1 | 95 | 5.45 | 43 | 174 | 0.06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0.07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0.08 | ||||
| 18 | 30 | 58 | 185 | 0.09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25×1.5 | 160 | 6.60 | 62 | 176 | 0.10 |
| 20 | 30 | 66 | 167 | 0.11 | ||||||
| 22 | 32 | 73 | 152 | 0.12 | ||||||
| 24 | 35 | M30×1.5 | 8.75 | 105 | 185 | 0.13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30×1.5 | 220 | 8.80 | 110 | 178 | 0.14 |
| 28 | 36 | M32×1.5 | 8,55 | 120 | 159 | 0.15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0.17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35×1.5 | 340 | 10.60 | 160 | 164 | 0.18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0.19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0.21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40×1.5 | 480 | 13.10 | 240 | 149 | 0.23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0.24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0.25 | |||||
| 40 | 50 | 24.5 | M42×1.5 | 15.50 | 310 | 124 | 0.28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45×1.5 | 680 | 15.50 | 310 | 120 | 0.30 |
| 42 | 55 | 25.5 | M48×1.5 | 15.20 | 320 | 114 | 0.31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50×1.5 | 870 | 17.70 | 400 | 122 |
0.35 0.36 |
| 48 | 60 | 500 | 135 | 0.38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55×2 | 970 | 20.80 | 520 | 130 | 0.40 |
| 50 | 62 | 520 | 130 | 0.42 | ||||||
