Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: TLK200 serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
TLK200 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
10-500 mm |
ağırlık: |
0.01-16.5 |
Dış çap: |
13-540mm |
Boy: |
M4 M6 |
Tork (kNm: |
1.4-1110 |
Model numarası: |
TLK200 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
10-500 mm |
ağırlık: |
0.01-16.5 |
Dış çap: |
13-540mm |
Boy: |
M4 M6 |
Tork (kNm: |
1.4-1110 |

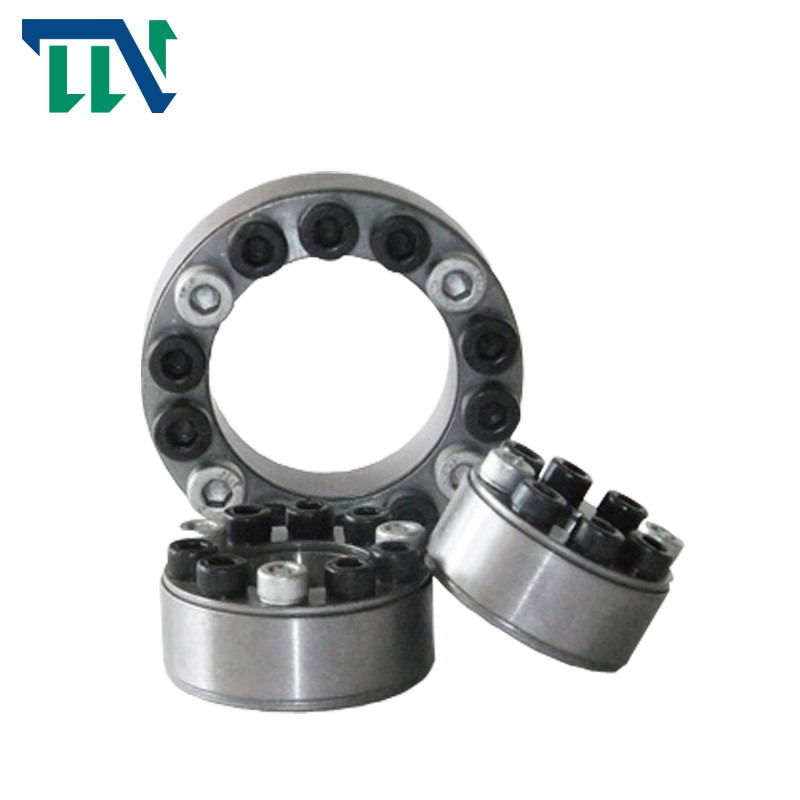

TLK200 Kilitleme cihazı Düzeneği Kendinden Merkezleme Anahtarsız Bağlama
TLK200 Serisi Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
ürün tanıtımı
Kilitleme tertibatı, dünyada ağır yük altında mekanik bağlantılarda yaygın olarak kullanılan gelişmiş bir temel bileşendir.Tekerlek ve mil bağlantısında, muhafaza yüzeyleri arasında oluşan basınç ve sürtünmeyi sağlamak için yüksek mukavemetli cıvataları sıkarak yük aktarımını gerçekleştiren anahtarsız bağlantı cihazıdır.
Yüksek yük durumları için uygun
Özellikle alternatif tork için uygundur
Tipik uygulamalar: volan, kayış tamburu
Tork sistemi
Kurulum
1 genişleme kovanı 1xt takın
2 genişleme kovanı 1.9xt takın
3 genişleme kovanı 2.7xt takın
4 genişleme kovanı 3.6xt takın
Kilitleme tertibatının seçilmesi aşağıdaki gereksinimleri karşılamalıdır:
A. İletim torku: MT ≥ M
B. Rulman eksenel kuvveti: ft ≥ FX
C. İletim kuvveti: ft ≥ f2x + (MD / 2x10-3) 2
D. Yatak radyal kuvveti: Pt ≥ FR / d1x103, burada:
M ￣ aktarılacak tork, kn · m;
FX ￣ taşınacak eksenel kuvvet, kn;
FT ￣ taşınacak radyal kuvvet, kn;
MT ￣ kilitleme tertibatının anma torku, kn · m;
FT ￣ kilitleme tertibatının nominal eksenel kuvveti;KN;
d.|kilitleme tertibatının iç çapı ve iç halka genişliği, mm;
Pt ￣ kilitleme tertibatı ile mil arasındaki bağlantı yüzeyindeki basınç, N/mm2
Ürünler Özellikler
| modeli | RLK603 Kilitleme Tertibatı | |
| Nominal Yük (kN.m) | Kuvvet | 5-3500 |
| tork | 0.025-517 | |
| İç Yarış Boyutu (mm) | 14-360 | |
| Dış Yarış Boyutu (mm) | 38-590 | |
| Kalınlık (mm) | 15-175 | |
| Ağırlık (kg) | 0.1-186 | |
Ürünler Parametreler
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 1960000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
