Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: TLK401serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
TLK401 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
45-320mm |
ağırlık: |
1.5-71KG |
Dış çap: |
75-405mm |
Boy: |
M8 M10 M12 M14 M16 M20 |
Tork (kNm: |
174-2930 |
Model numarası: |
TLK401 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
Delik boyutu: |
45-320mm |
ağırlık: |
1.5-71KG |
Dış çap: |
75-405mm |
Boy: |
M8 M10 M12 M14 M16 M20 |
Tork (kNm: |
174-2930 |

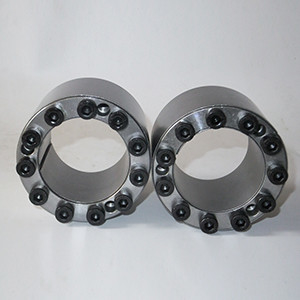

TLK401 Kilitleme Grubu Kendinden Merkezli Tollok Sanayi İçin Anahtarsız
TLK300 Serisi Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürün Tanıtımı
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, Avrupa'daki yetkili teknik standartlara dayanmaktadır ve ürünlerde bilimsel olarak bazı yaratıcı iyileştirmeler yapmıştır.Şirket ağırlıklı olarak euro, JB (GB) standartları, ABD standartları ve çeşitli standart dışı kilitleme tertibatı serisi ürünler üretmektedir.Ürünler Avrupa Birliği, Amerika Birleşik Devletleri, Avustralya, Güneydoğu Asya, Hong Kong ve Tayvan ile diğer ülke ve bölgelere ihraç edilmektedir.Şu anda işletme 1000 metrekarelik bir alanı kaplamaktadır ve çeşitli CNC takım tezgahlarına, yüksek hassasiyetli ölçüm aletlerine ve özel ölçüm ekipmanlarına sahiptir.Şirket art arda 30'dan fazla standart seri ve binlerce spesifikasyon kilitleme tertibatı geliştirdi ve üretti.Çin'de büyük ölçekli bir profesyonel kilitleme tertibatı üreticisidir.
Kilitleme Tertibatı, yaygın olarak kullanılan gelişmiş bir mekanik taban parçasıdır.
çeşitli yükler altında mekanik bağlantılar için dünya.Amerika Birleşik Devletleri, Almanya, Japonya
ve daha gelişmiş endüstrilere sahip ülkeler bu yeni teknolojiyi ilk olarak ağır iş makinelerinde kullandı.
Ürünler Özellikler
| modeli | RLK603 Kilitleme Tertibatı | |
| Nominal Yük (kN.m) | Kuvvet | 5-3500 |
| tork | 0.025-517 | |
| İç Yarış Boyutu (mm) | 14-360 | |
| Dış Yarış Boyutu (mm) | 38-590 | |
| Kalınlık (mm) | 15-175 | |
| Ağırlık (kg) | 0.1-186 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉 iç altıgen başlı cıvata |
额 定 Oy |
负 荷 yük |
Pf (N/mm2) |
G
(kilogram) |
||||||
| d | D | İ | L |
规 格 boyutlar |
数 量 miktar |
MA N·m |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
