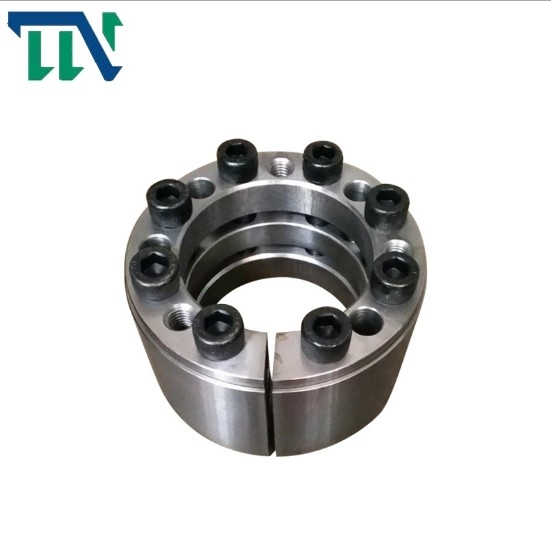

TLK451 Kilitleme Grubu Kendinden Merkezlemeli Mil-Göbek Bağlantısı Sıkma Mekanik için
TLK451 Serisi Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürün tanıtımı
Tlk451, Tianniu fabrikası tarafından üretilen Z12 serisi Kilitleme tertibatına karşılık gelir
Yüksek maliyet performansı ve dayanıklılığı ile yüksek kaliteli kilitleme tertibatı üretiyoruz.
Kilitleme tertibatı -30ºC ile 200ºC sıcaklık aralığında çalışabilir,
ve farklı çalışma ortamlarına ve ortamlara göre çeşitli malzemelerden yapılabilir.
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, anahtarsız bir bağlantı yapısıdır.Eksenel kuvvetin etkisi altında, iç ve dış manşonlar, mekanizma çalışmasının amacına ulaşmak için tork ve eksenel kuvveti iletmek için yeterli sürtünmeyi üretmek için şaft ve göbek ile yakından küçülür ve genişler.
Özellikler: bağlantının iyi merkezleme performansı;Montaj sırasında ısıtma gerekmez;Mil ve göbek arasındaki bağıl konumu sökmek veya ayarlamak uygundur;Stres konsantrasyonu yok;Güçlü taşıma kapasitesi.Kullanım: Göbek mile bağlandığında civatalarla sıkıldıktan sonra sıkı bir kapatma görevi görür.Ürün konik bir yüzey veya konik bir yapı olduğundan, eksenel kuvvet hareketi ile radyal kuvvete dönüşerek sürtünmeye neden olur ve tork gereksinimlerini karşılar.Sökerken, tüm cıvataları gevşetin.Cıvataları çıkarmaya gerek yoktur.Daha sonra uygun cıvataları alyan anahtarı ile sökme deliğine vidalayın ve sökülen parçaları gevşetin.
Ürünler yaygın olarak kullanılmaktadır: mühendislik makineleri, tekstil makineleri, madencilik makineleri, metalurji makineleri, baskı makineleri, tütün makineleri, paketleme makineleri, dövme makineleri, çelik haddeleme makineleri, her türlü takım tezgahları (işleme merkezi, servo motorla bağlantılı CNC takım tezgahları) ve step motor) ve mekanik şanzıman bağlantısı
Ürünler Özellikler
| modeli | RLK603 Kilitleme Tertibatı | |
| Nominal Yük (kN.m) | Kuvvet | 5-3500 |
| tork | 0.025-517 | |
| İç Yarış Boyutu (mm) | 14-360 | |
| Dış Yarış Boyutu (mm) | 38-590 | |
| Kalınlık (mm) | 15-175 | |
| Ağırlık (kg) | 0.1-186 | |
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
| d | D | İ | L | L1 |
规 格 boyutlar |
数 量 miktar |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
