Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO9001
Model numarası: TLK601 serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
TLK601 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çelik |
Ağırlık: |
0.15-4.2 |
Delik boyutu: |
14-90mm |
Dış çap: |
23-112mm |
Boyut: |
M4 M6 M8 m 10 |
Tork (kNm: |
9.7-184 |
Model numarası: |
TLK601 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çelik |
Ağırlık: |
0.15-4.2 |
Delik boyutu: |
14-90mm |
Dış çap: |
23-112mm |
Boyut: |
M4 M6 M8 m 10 |
Tork (kNm: |
9.7-184 |

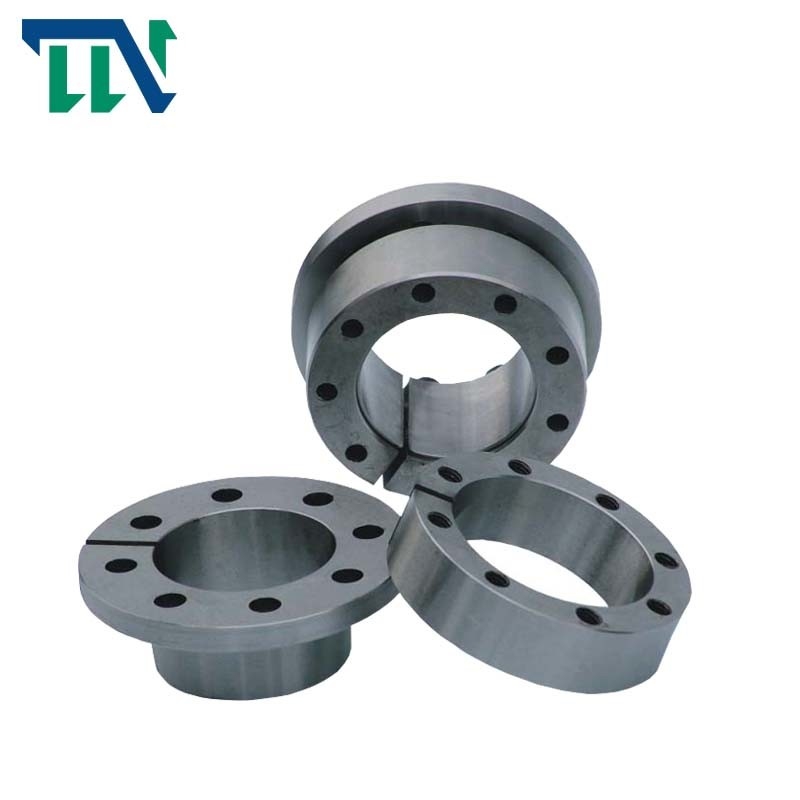

TLK601 Kilitleme Grubu Kendinden Merkezleme
TLK601 Serisi Kilit Somunu Rulman Standart Mil Kilitleme Cihazı
Ürün Tanıtımı
Avantajlar
• Mili göbeğe ortalar
• Yüksek aktarılabilir torklar
• Radyal düz yükseklik özellikle aşağıdakiler için uygundur:
küçük göbek dış çapları
• Göbek ve göbek arasında eksenel yer değiştirme yok
sıkma prosedürü sırasında mil
sabit geri dönüş noktası
• On yedi Nm'den 18 000 Nm'ye kadar aktarılabilir tork
• 6 mm ile yüz yirmi mm arasındaki mil çapları için
Changzhou TIANNIU Şanzıman Ekipmanları Co, Ltd (Changzhou TIANNIU Debriyaj Fabrikası) profesyonel bir tek yönlü debriyaj rulman tedarikçisidir, birincil ürünler mikro elektromanyetik debriyaj, tork sınırlayıcı kaplin, kayar mil kaplini, esnek pervane şaft kaplini, kilitleme tertibatı ve mil kaplinleridir, vb.
10 yılı aşkın bir süredir Fren Debriyaj Rulman ve debriyaj tek yönlü rulman endüstrisinde, müşterilerin ihtiyaçlarına göre özel ürünler iş prensibinde ısrar ediyoruz. Müşterilerimizi dinleyerek, inovasyon uygulayarak ve tüm ihtiyaçlarını karşılamak için işçilikle inşa ederek hizmet veriyoruz. .
Ürünler Özellikler
| modeli | RLK603 Kilitleme Tertibatı | |
| Nominal Yük (kN.m) | Kuvvet | 5-3500 |
| tork | 0.025-517 | |
| İç Yarış Boyutu (mm) | 14-360 | |
| Dış Yarış Boyutu (mm) | 38-590 | |
| Kalınlık (mm) | 15-175 | |
| Ağırlık (kg) | 0.1-186 | |
Ürünler Parametreler
|
temel boyutlar |
iç altıgen başlı cıvata |
anma yükü |
Pf (N/mm2 ) A/B |
MA
(N·m) |
G
(kilogram) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
boyutlar |
miktar |
Ft(kN) A/B |
Mt(kN·m) A/B | |||
| mm | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0,320/0,200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0,665/0,420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0,795/0,500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
