products details

Evde Ürünler

Eski Jambon Kaplin Esnek Mil Bağlayıcı Bağlama 40x50 GHC16

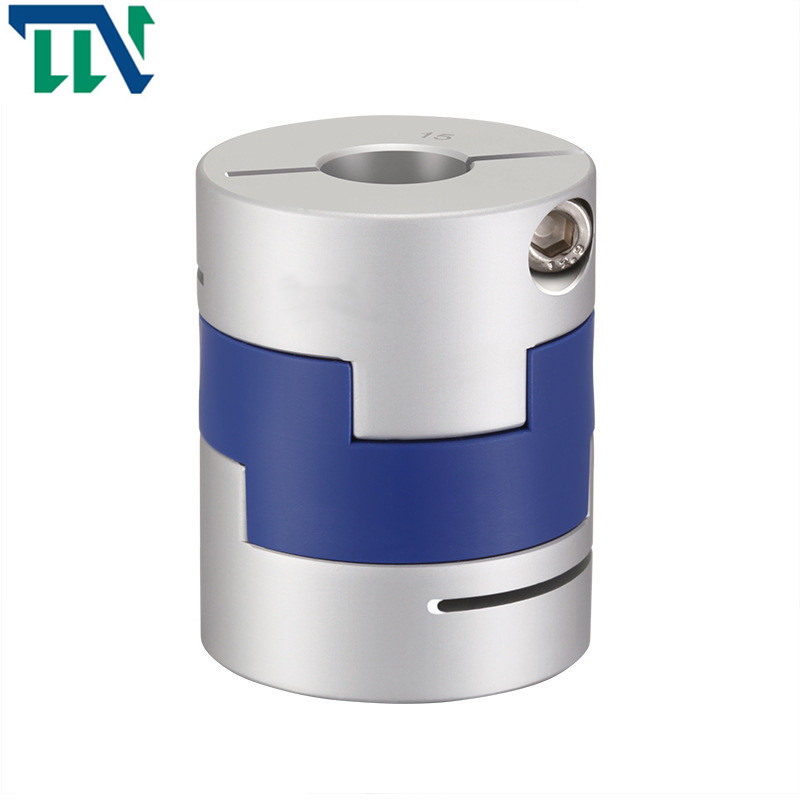

Name: Eski Jambon Kaplin Esnek Mil Bağlayıcı Bağlama 40x50 GHC16
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GHC serisi
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GHC serisi
MOQ:	Müzakere
fiyat:	negotiable
Delivery Time:	5-7 İş Günü
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO 9001

İsim:

Oldham şaft kaplini

Malzeme:

Alüminyum Çelik

İç çap:

16-70mm

modeli:

GHC serisi

Yapı:

Oldham Sıkıştırma tipi

Garanti:

12 ay

Yüzey İşlem:

Anodik oksidasyon tedavisi

Esnek veya katı:

Esnek

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 10000

Vurgulamak:

eski hams bağlama

old hams Flexible Shaft Coupler

Flexible Shaft Coupler Clamping

Product Description

Mekanizma Bağlantısı İçin Alüminyum Alaşımlı Esnek Oldham Tipi Şaft Kaplini

Ürünler Özellikler

GHC Oldham tipi kaplin çapraz sürgülü kelepçe kaplini

> Kullanıyoruz Kolloid malzeme, iyi aşınma direnci, korozyon direnci ve elektrik yalıtımı olan ithal PA66'dır.
> Radyal ve açısal sapmayı daha etkin bir şekilde telafi edebilen Kayar tasarım kullanıyoruz
> Çıkarılabilir tasarım, kurulumu kolay
> Sıkma vidasının sabitleme yöntemi

Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.

Ürünler Parametreler

Üretim Çizimleri

Eski Jambon Kaplin Esnek Mil Bağlayıcı Bağlama 40x50 GHC16 0

Üretim Veri Sayfası

model parametresi	ortak delik çapı d1,d2	ΦD	L	LF	LP	F	M	sıkma vidası torku (NM)
GHC-16X21	4,5,6,6,35	16	21	8.6	11.6	2.5	M2.5	1
GHC-16X30	4,5,6,6,35	16	30	13.1	11.6	3	M2.5	1
GHC-20X22	5,6,6,35,7,8	20	22	8.6	12.7	2.5	M2.5	1
GHC-20x33	5,6,6,35,7,8	20	33	14.1	12.7	3	M2.5	1
GHC-25x28	5,6,6,35,8,9,9.525,10,11,12	25	28	11.7	16.65	3	M3	1.5
GHC-25X39	5,6,6,35,8,9,9.525,10,11,12	25	39	17.2	16.65	4.2	M3	1.5
GHC-32X33	5,6,8,9,9.525,10,11,12.12.7,14,15,16	32	33	14	19.5	3	M4	2.5
GHC-32X45	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	45	20	19.5	4.5	M4	2.5
GHC-40X50	8,9,9.525,10,11,12,14,15,16,17,18,19	40	50	23	18.4	7	M5	7
GHC-45X46	8,9,9.525,10,11,12,14,15,16,17,18,19,20,22	45	46	21	18.4	7	M5	7
GHC-50X53	10,11,12.7,14,15,16,17,18,19,20,22,24	50	53	24	15	7.5	M6	12
GHC-50X58	10,11,12.7,14,15,16,17,18,19,20,22,24	50	58	26.5	17.5	8	M6	12
GHC-55X57	10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17.5	7.8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M2)	Mil kovanının malzemesi	şarapnel malzemesi	yüzey işleme	ağırlık (g)
GHC-16X21	0.7	0,8	3	±0.2	8500	30	5.5x10-7	Yüksek mukavemetli alüminyum alaşım	PA 6 6	eloksal tedavisi	8
GHC-16X30	0.7	0,8	3	±0.2	9000	30	5,9x10-7				12
GHC-20X22	1.2	1.2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1.2	1.2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1.6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1.6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4.5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4.5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2.4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2.5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2.6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3.2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3.5	3	±0.2	2500	1260	4.1x10-5				520
