Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GHC 32*45
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |

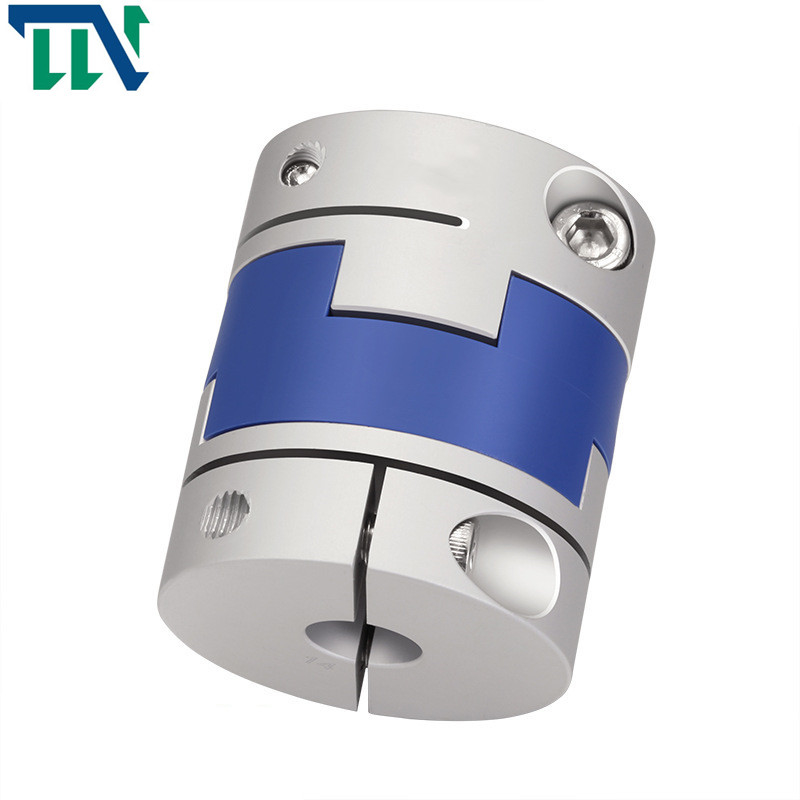

Mekanizma için GHC 32X45 Esnek Oldham Sıkma Mili Çapraz Kaydırıcı Kaplin
Ürünler Parametreler
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GHC-16X21 | 0.7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 8 |
| GHC-16X30 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Ürün Tanıtımı
Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutuş sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham bağlantıları.Her türlü şaft kaplini imalatı yapan bir firmayız.Özelleştirilmiş kaplinler de kabul edilebilir.
şekli hafiftir ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna karşı dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Mil kovanı ile ara parça arasındaki kayma, büyük radyal ve açısal sapmalara izin verebilir.Ortadaki özel çarpma tasarımı, destekleyici bir rol oynayabilir ve eksenel yükü en aza indirgemek için eğilme momenti olmadan büyük açısal sapmalara izin verebilir.
Çapraz kaydırmalı kaplin çalışma prensibi: iki mil, delikler ve cıvatalar raybalanarak hizalanır ve tork, cıvata çubuğunun sıkıştırılması ve kesilmesi ile iletilir;Bir kaplin yarısındaki omuz, diğer kaplin yarısındaki oluk ile hizalanır.İki yarım kaplini birleştiren cıvatalar, normal ve B sınıfı cıvatalar olabilir ve tork, iki yarım kaplinin bağlantı yüzeyinin sürtünme momenti tarafından iletilir.Genellikle 45 çelik kullanılır.Yüzey ısıl işleminden sonra sertliği bir dereceye kadar iyileşir.Bununla birlikte, bazı üreticiler Q275 çeliğini ayrı olarak kullanır, bu nedenle ısıl işlem gerekli değildir.İki kaplin ve ara plaka birleştirilmiştir.Göreceli bir dönüş olmamasına rağmen, işletme verimliliğini sağlamak için tahrik mili tahrik edilen mil ile aynı hızda çalışır.Çapraz kaydırmalı kaplin, takometre, kodlayıcı, vidalı çubuk ve endüstriyel makineler gibi birçok durum için uygundur.
