Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GHC 63*71
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
Sanayi Bağlantısı İçin Kelepçeli GHC 63X71 Mil Kaplin
Ürün Tanıtımı

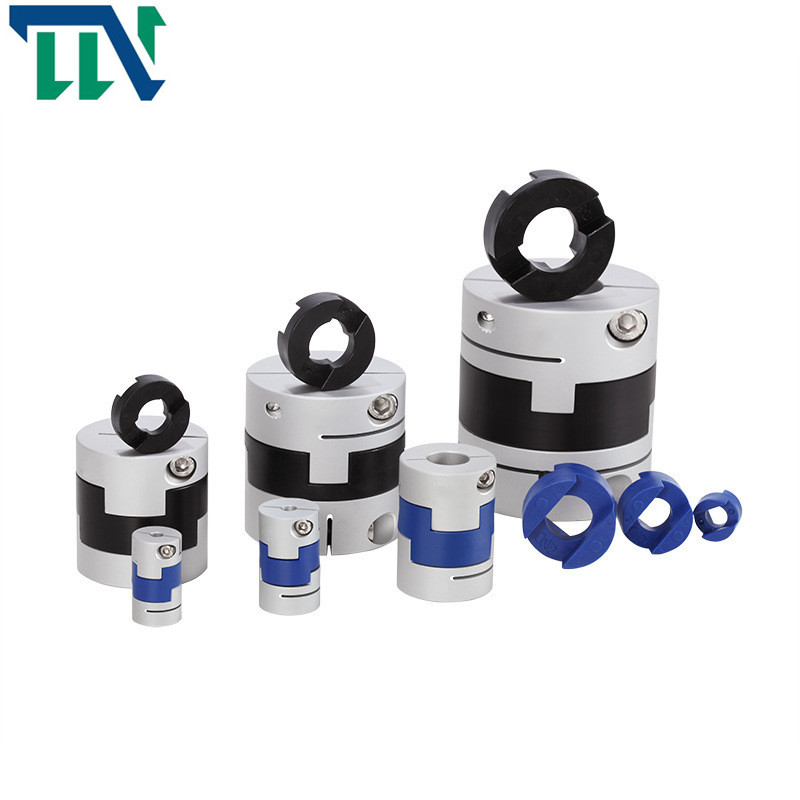

Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutuş sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham bağlantıları.Her türlü şaft kaplini imalatı yapan bir firmayız.Özelleştirilmiş kaplinler de kabul edilebilir.
1. Kaplinin ortası bir çapraz kaydırıcı ile bağlanmıştır.
2. Büyük radyal ve açısal sapmalara izin verilir
3. Sıfır dönüş boşluğu
4. Yüksek tork sağlamlığı ve hassasiyeti
5. Basit yapı, yağ korozyon direnci ve nokta yalıtımı
Ürünler Parametreler
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GHC-16X21 | 0.7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 8 |
| GHC-16X30 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
