Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO9001-2005
Model numarası: GH50*38
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GH serisi |
Yapı: |
Oldham şaft kaplini |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GH serisi |
Yapı: |
Oldham şaft kaplini |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |

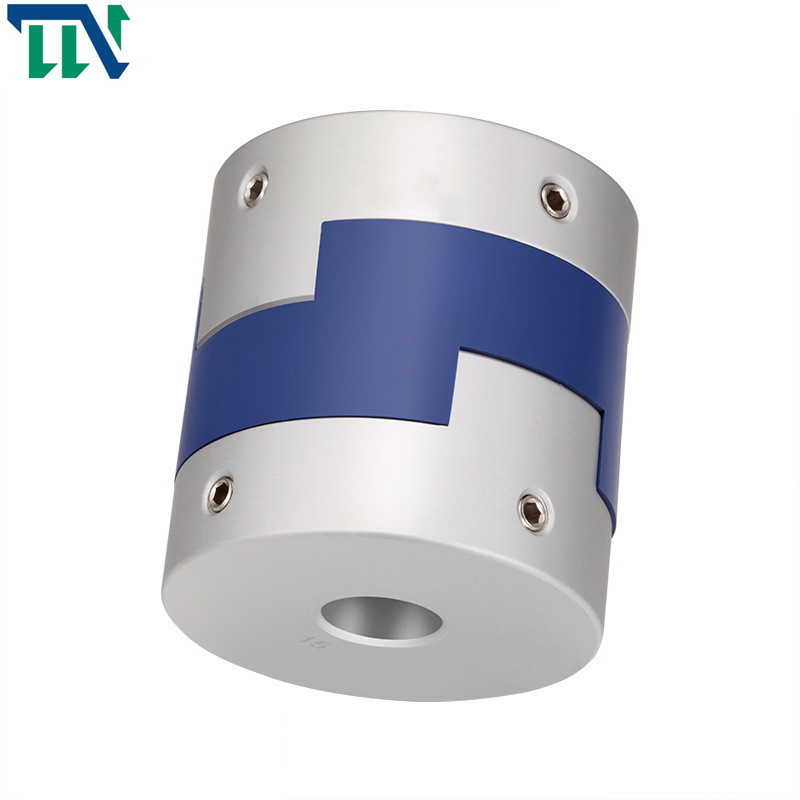

Mekanizma Bağlantısı İçin GH 20*25 M3 Oldham Tipi Şaft Kaplini
Ürünler Parametreler
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GH-16X18 | 4,5,6,6,35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6,35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6,35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13,5 | M8 | 10.5 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GH-16X18 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3,9x10-4 | 445 |
Ürün Tanıtımı
Çapraz kaydırmalı kaplin çalışma prensibi: iki mil, delikler ve cıvatalar raybalanarak hizalanır ve tork, cıvata çubuğunun sıkıştırılması ve kesilmesi ile iletilir;Bir kaplin yarısındaki omuz, diğer kaplin yarısındaki oluk ile hizalanır.İki yarım kaplini birleştiren cıvatalar, normal ve B sınıfı cıvatalar olabilir ve tork, iki yarım kaplinin bağlantı yüzeyinin sürtünme momenti tarafından iletilir.Genellikle 45 çelik kullanılır.Yüzey ısıl işleminden sonra sertliği bir dereceye kadar iyileşir.Bununla birlikte, bazı üreticiler Q275 çeliğini ayrı olarak kullanır, bu nedenle ısıl işlem gerekli değildir.
Oldham tipi şaft kaplinleri, şafta zarar vermeden sabit vidalı kaplinlere göre şaftın etrafına eşit şekilde kenetlenecek ve daha fazla tutuculuk sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham kaplinleri
Her şeyden önce, şekli hafif ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna karşı dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Mil kovanı ile ara parça arasındaki kayma, büyük radyal ve açısal sapmalara izin verebilir.Ortadaki özel çarpma tasarımı, destekleyici bir rol oynayabilir ve eksenel yükü en aza indirmek için eğilme momenti olmadan büyük açısal sapmalara izin verebilir.
İkincisi, basit yapı, geniş boyut aralığı, küçük atalet momenti, rahat kullanım ve uygun görsel inceleme avantajlarına sahiptir.Süper yağ korozyon direnci ve elektrik yalıtımı, sapmadan kaynaklanan eksenel yükü en aza indirir.Mil kovanı ile orta kısım arasındaki kayma, büyük radyal ve açısal sapmaya izin verebilir.
