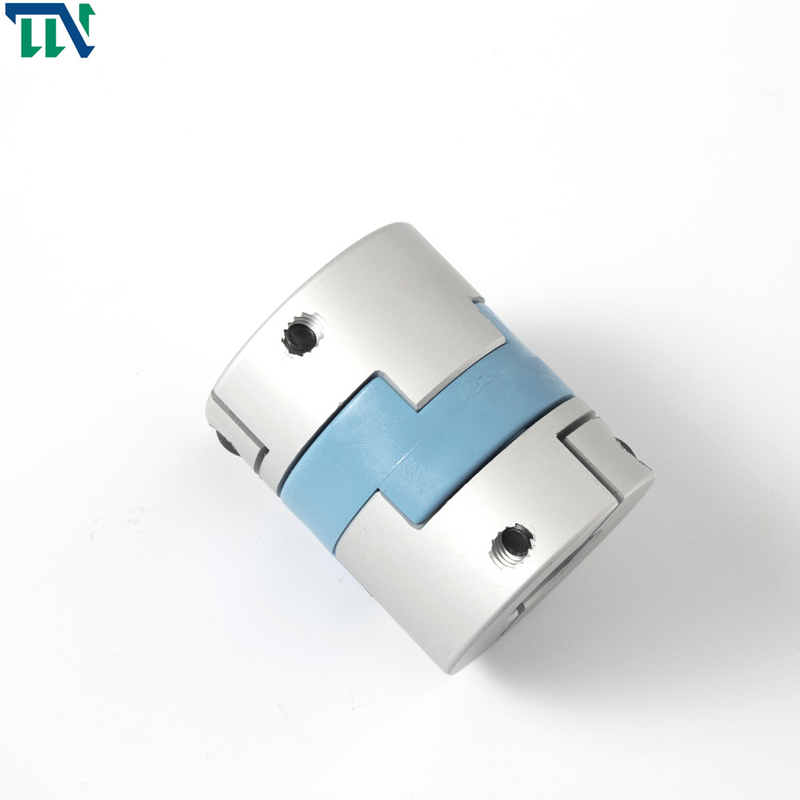

Mekanizma için GHC 32X45 Esnek Oldham Sıkma Mili Çapraz Kaydırıcı Kaplin
Ürün Tanıtımı
Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutuş sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham bağlantıları.Her türlü şaft kaplini imalatı yapan bir firmayız.Özelleştirilmiş kaplinler de kabul edilebilir.
şekli hafiftir ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna karşı dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Mil kovanı ile ara parça arasındaki kayma, büyük radyal ve açısal sapmalara izin verebilir.Ortadaki özel çarpma tasarımı, destekleyici bir rol oynayabilir ve eksenel yükü en aza indirgemek için eğilme momenti olmadan büyük açısal sapmalara izin verebilir.
Oldham kaplininin avantajları:
Her şeyden önce, şekli hafif ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna karşı dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Burç ile orta parça arasındaki kayma, büyük radyal ve açısal sapmaları tolere edebilir.Açı sapması eğilme momenti oluşturmaz, böylece eksenel yük en aza indirilir.
İkincisi, yapı basittir, boyut aralığı geniştir, atalet momenti küçüktür, kullanım uygundur ve görsel inceleme için uygundur.Üstün yağ korozyon direnci ve elektrik yalıtımı, yanlış hizalamanın neden olduğu eksenel yükü en aza indirir ve burç ile orta kısım arasındaki kayma, büyük radyal ve açısal yanlış hizalamaları tolere edebilir.
Diğer kaplinlerle karşılaştırıldığında, her şeyden önce şekli özellikle hafif görünüyor ve bu tür şeyler en dikkat çekici olanı ve ortadaki çapraz kaydırıcı, aralarından seçim yapabileceğiniz farklı renklere sahip ve kurulumu da kolay .Sorun değil.En büyük özelliği bakımdan tasarruf edebilmesi ve aynı zamanda elektrikten, kirlenmeye ve korozyona karşı yalıtılabilmesi ve hizmet ömrünün nispeten uzun olmasıdır.Çok ekonomik ve uygun bir kaplindir.
Daha fazla bilgi için bize hoş geldiniz!
Ürünler Parametreler
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GHC-16X21 | 0.7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 8 |
| GHC-16X30 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
