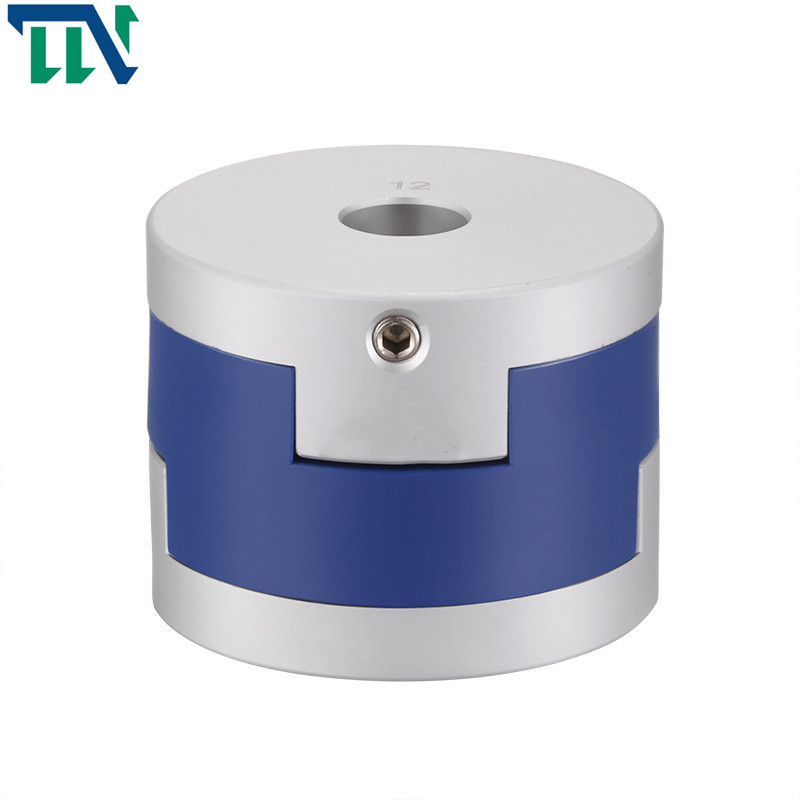

Kayar Blok Oldham Esnek Kaplin 5x8mm 40x35mm Ağır Cnc Freze Makinesi

Name: Kayar Blok Oldham Esnek Kaplin 5x8mm 40x35mm Ağır Cnc Freze Makinesi
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GH serisi
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GH serisi
MOQ:	Müzakere
fiyat:	negotiable
Delivery Time:	5-7 İş Günü
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

İsim:

Oldham şaft kaplini

Malzeme:

Alüminyum Çelik

İç çap:

16-70mm

modeli:

GH serisi

Yapı:

Oldham şaft kaplini

Garanti:

12 ay

Yüzey İşlem:

Anodik oksidasyon tedavisi

Esnek veya katı:

Esnek

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 10000

Vurgulamak:

5x8mm Oldham Kaplin

Blok oldham esnek kaplinler 5x8mm

Oldham Kaplin 5x8mm

Product Description

Üretim Tesisi için 5 - 14mm İç Delik Oldham Şaft Kaplini

Ürün Tanıtımı

Oldham tipi şaft kaplinleri, şafta zarar vermeden sabit vidalı kaplinlere göre şaftın etrafına eşit şekilde kenetlenecek ve daha fazla tutuculuk sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham kaplinleri

Ürünler Özellikler

> Tianniu Marka Oldham şaft kaplinleri kolloid malzeme kullanır, iyi aşınma direnci, korozyon direnci ve elektrik yalıtımı olan PA66 ithal edilir
>Tianniu Marka Oldham şaft kaplinleri kullanımısürgülü tasarım, radyal ve açısal sapmayı daha etkin bir şekilde telafi edebilir
>Tianniu Marka Oldham şaft kaplinleri kullanımıçıkarılabilir tasarım, kurulumu kolay
>Tianniu Marka Oldham mil kaplinlerisıkma vidası sabitleme yöntemi

Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinler, körük kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.

Ürün Parametreleri

Üretim Çizimleri

Kayar Blok Oldham Esnek Kaplin 5x8mm 40x35mm Ağır Cnc Freze Makinesi 0

Üretim Veri Sayfası

model parametresi	ortak delik çapı d1,d2	ΦD	L	LF	LP	F	M	sıkma vidası torku (NM)
GH-16X18	4,5,6,6,35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6,35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6,35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13,5	M8	10.5

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M2)	Mil kovanının malzemesi	şarapnel malzemesi	yüzey işleme	ağırlık (g)
GH-16X18	0.7	0,8	3	±0.2	9000	30	3.3x10-7	Yüksek mukavemetli alüminyum alaşım	PA 6 6	eloksal tedavisi	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445
