İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GH serisi |
Yapı: |
Oldham şaft kaplini |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GH serisi |
Yapı: |
Oldham şaft kaplini |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |

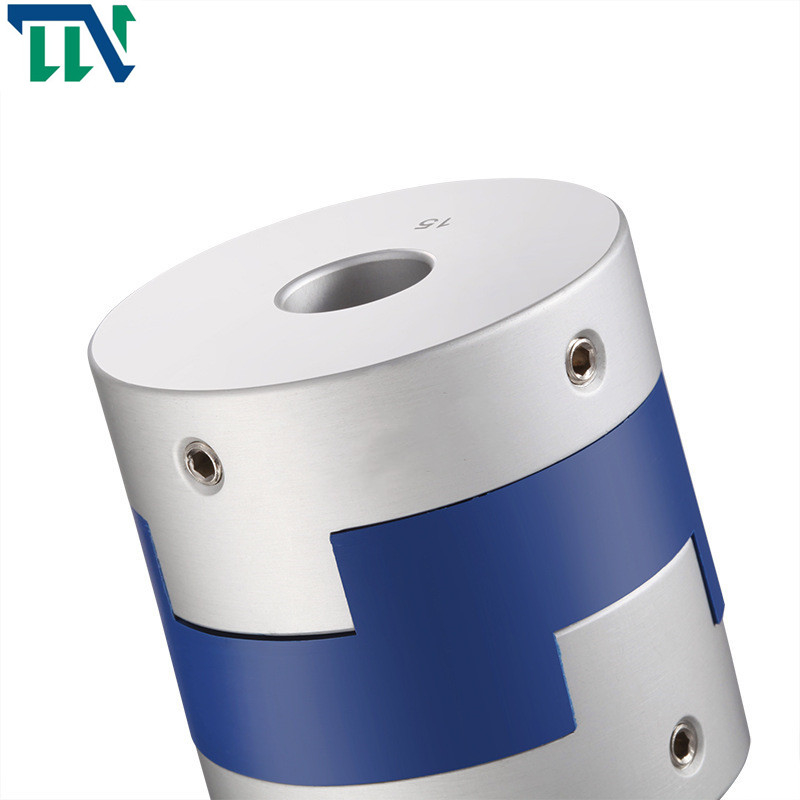

Mekanizma Bağlantısı İçin GH 16X18 M3 Oldham Tipi Şaft Kaplini
Ürünler Özellikler
>Tianniu Marka Oldham şaft kaplinleri kullanımısürgülü tasarım, radyal ve açısal sapmayı daha etkin bir şekilde telafi edebilir
>Tianniu Marka Oldham şaft kaplinleri kullanımıayrılabilir tasarım, kurulumu kolay
>Tianniu Marka Oldham mil kaplinlerisıkma vidası sabitleme yöntemi
Ürün Tanıtımı
Şaft kuplajı, normal hareket sırasında güç aktarım cihazının iki parçasının ve dönen şaftın birbirine bağlanmadığı durumu ifade eder.Bazen bağlı parçaların aşırı yük taşımasını önlemek ve aşırı yük koruması rolü oynamak için bir güvenlik cihazı olarak da kullanılır.
Oldham tipi şaft kaplinleri, şafta zarar vermeden sabit vidalı kaplinlere göre şaftın etrafına eşit şekilde kenetlenecek ve daha fazla tutuculuk sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham kaplinleri
Ürünler Parametreler
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GH-16X18 | 4,5,6,6,35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6,35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6,35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13,5 | M8 | 10.5 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GH-16X18 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3,9x10-4 | 445 |
