Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GHC 40*50
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |
İsim: |
Oldham şaft kaplini |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkıştırma tipi |
Garanti: |
12 ay |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Esnek veya katı: |
Esnek |

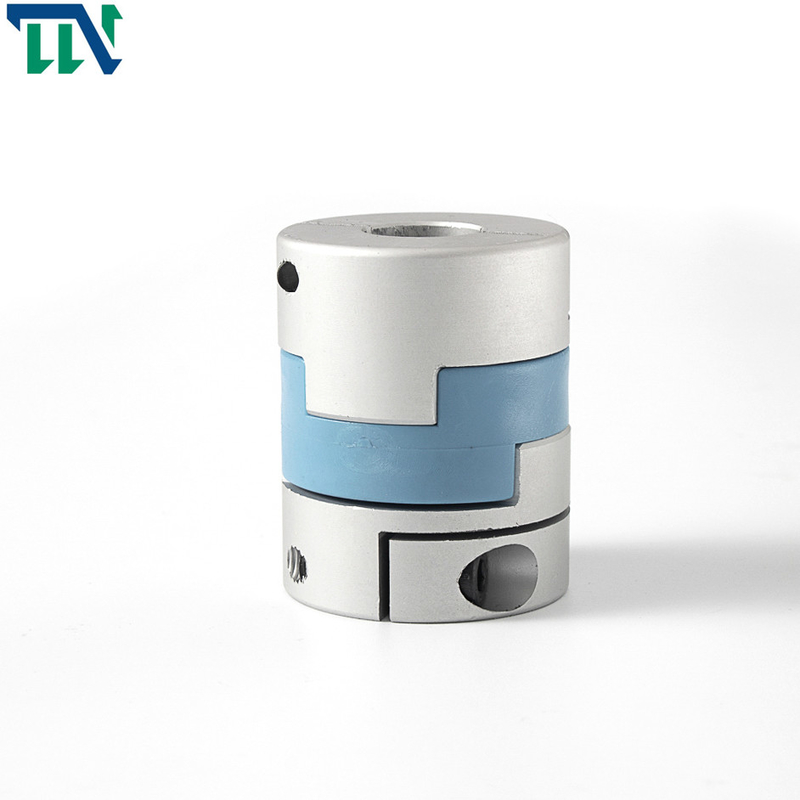

Mekanizma için GHC 32X45 Esnek Oldham Sıkma Mili Çapraz Kaydırıcı Kaplin
Ürün Tanıtımı
Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutuş sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.Bunlar Oldham bağlantıları.Her türlü şaft kaplini imalatı yapan bir firmayız.Özelleştirilmiş kaplinler de kabul edilebilir.
şekli hafiftir ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna karşı dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Mil kovanı ile ara parça arasındaki kayma, büyük radyal ve açısal sapmalara izin verebilir.Ortadaki özel çarpma tasarımı, destekleyici bir rol oynayabilir ve eksenel yükü en aza indirgemek için eğilme momenti olmadan büyük açısal sapmalara izin verebilir.
basit yapı, geniş boyut aralığı, küçük atalet momenti, rahat kullanım ve uygun görsel inceleme avantajlarına sahiptir.Süper yağ korozyon direnci ve elektrik yalıtımı, sapmadan kaynaklanan eksenel yükü en aza indirir.Mil kovanı ile orta kısım arasındaki kayma, büyük radyal ve açısal sapmaya izin verebilir.
Toplantı
1) Montaj sırasında çapakları giderin ve tüm parçaları temizleyin
2) Montaj sırasında ortadaki iki kaynak çatalı yatak deliğinin merkez çizgilerinin aynı düzlemde olmasına ve izin verilen farkın 1 ° 'yi geçmemesine dikkat edin.Spline kısmı serbestçe kayacak ve eklem esnek bir şekilde dönecektir.
3) Yüzeyi temizleyin.Flanş uç yüzü ve uç yüzü anahtarının pas önleyici gres ile kaplanması dışında kalan kısımlar pas önleyici astar ile fırçalanır ve ardından boyanır (boyaya izin verilmez).
4) Düzenli yağlama.Yüksek sıcaklık koşullarında haftada bir ve günde bir kez yağ enjekte edilmesi önerilir.
5) Çapraz kaydırıcı tipi aks cihazının hizmet ömrünü artırmak için, çapraz mil muylunun dönüşümlü olarak kullanılmasını sağlamak için çapraz mili her seferinde 180 derece ayarlayın.
Ürünler Parametreler
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6,35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6,35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6,35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GHC-16X21 | 0.7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 8 |
| GHC-16X30 | 0.7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
