Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: LMD5
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
25-45mm |
Uzunluk: |
50 mm |
ağırlık: |
0.0135kg |
devir: |
5000 |
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
25-45mm |
Uzunluk: |
50 mm |
ağırlık: |
0.0135kg |
devir: |
5000 |

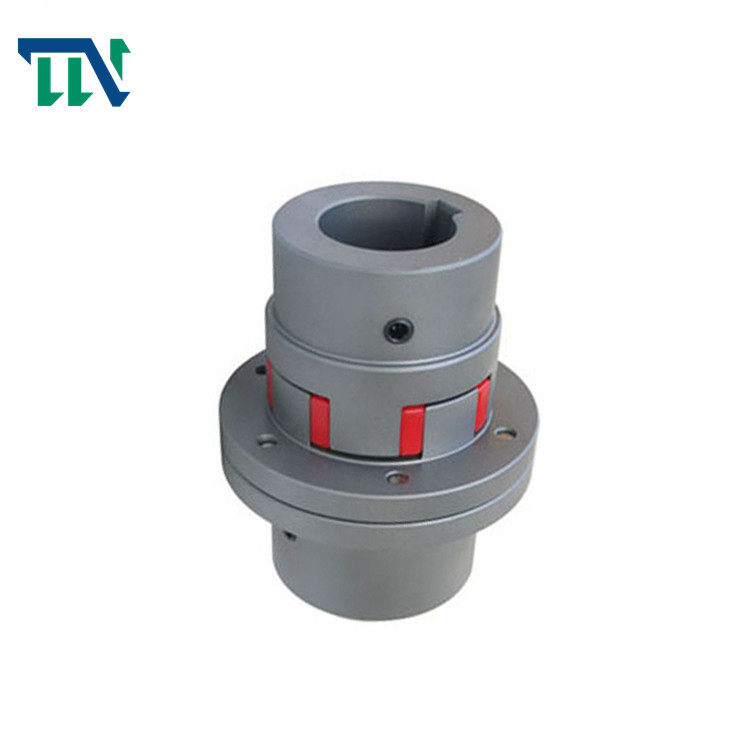

LMD5 Erik Mili Kaplin Pompa için Esnek Tek Flanşlı Elastik Kaplin
Ürünler Özellikler
Erik kaplin, iki metal pençe diski ve bir elastik gövdeden oluşan, pençe kaplini olarak da adlandırılan, yaygın olarak kullanılan bir kaplindir.İki metal pençe diski genellikle 45 ayar çeliktir, ancak hassas yükler gerektiğinde alüminyum alaşımları da yararlıdır.
Erik çiçeği kaplini basit bir yapıya sahiptir, yağlama gerektirmez, bakımı kolaydır, muayenesi kolaydır, bakım gerektirmez ve uzun süre kesintisiz çalışabilir.Yüksek mukavemetli poliüretan elastik elemanlar aşınmaya ve yağa dayanıklıdır, büyük taşıma kapasitesine, uzun hizmet ömrüne sahiptir ve güvenli ve güvenilirdir.İyi titreşim sönümleme, tamponlama ve elektriksel yalıtım özelliklerine sahip kararlı ve güvenilir çalışma.Geniş eksenel, radyal ve açısal kompanzasyon yeteneklerine sahiptir.Basit yapı, küçük radyal boyut, hafif, küçük atalet momenti, orta ve yüksek hızlı durumlar için uygundur.
Ana özellik
1. Ara elastomer bağlantısı
2. Titreşimi emebilir, radyal, açısal ve eksenel sapmayı telafi edebilir
3. Yağ direnci ve elektrik yalıtımı
4. Saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır
5. Konumlandırma vidalarıyla sabitleme
Uygulama kapsamı
Erik kaplinleri, CNC takım tezgahlarında, CNC torna tezgahlarında, işleme merkezlerinde, oyma makinelerinde, CNC freze makinelerinde, bilgisayar gonglarında, metalurji makinelerinde, madencilik makinelerinde, petrol makinelerinde, kimya makinelerinde, kaldırma makinelerinde, ulaşım makinelerinde, hafif sanayi makinelerinde, tekstil makinelerinde yaygın olarak kullanılmaktadır. , pompalar, fanlar, vb.
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Çeşitli stillerde yıldız kaplinler ve diğer düzinelerce çeşit üretebiliriz.Şirket, standart dışı çeşitli kaplinlerin tasarımını ve üretimini üstlenmektedir.Kısa inşaat süresi (4-7 gün üretim süresi), güvenilir kalite, uygun fiyat, ithalat için mükemmel ikame, yeterli stok ve ürün bulunabilirliği.
Ürünler Parametreler
| Tip | torkTn /N·m | devir[n]/ d · dak-1 | Delik boyutu d1,d2,dz |
L | L0 | D | D1 | Tip | m/kg | ben/ kg·m2 | |
| Sertlik | |||||||||||
| Aha) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
