Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: ÖYS 8
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
LMS 8 Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-65mm |
Uzunluk: |
70 mm |
ağırlık: |
0.15kg |
mendil: |
1120 |
modeli: |
LMS 8 Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-65mm |
Uzunluk: |
70 mm |
ağırlık: |
0.15kg |
mendil: |
1120 |

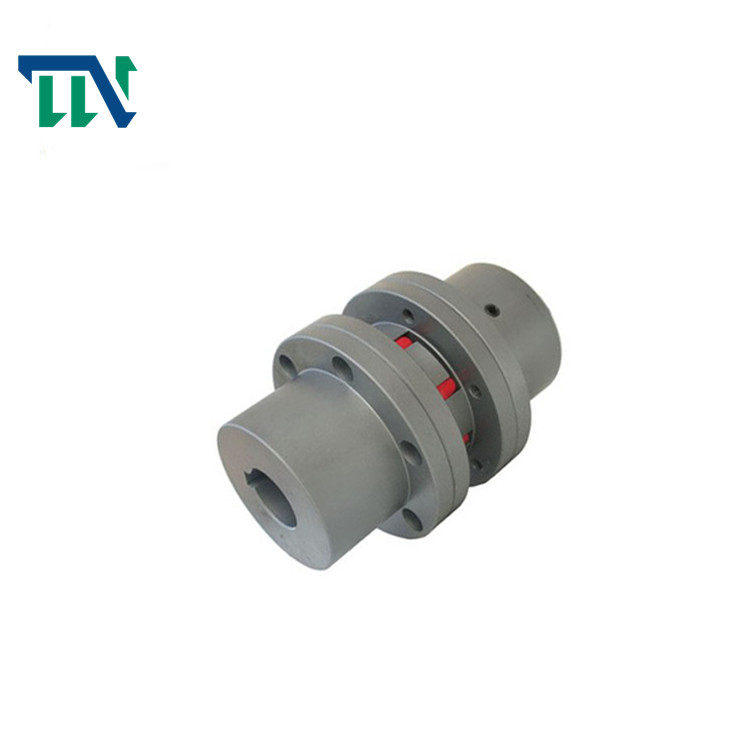

LMS 8 Esnek Çift Flanşlı Erik Şekilli Elastik Kaplin Pompa için Çene Kaplin
Ürünler Özellikler
LMS tipi erik çiçeği elastik kaplin
Uygulama kapsamı ve performans özellikleri
1. LMS (orijinal MLS) tipi - çift flanşlı tip erik çiçeği elastik kaplin, esas olarak birbirine yakın iki dışbükey dişten oluşur ve torku iletmek için radyal ekstrüzyona tabi tutulur.İki eksen nispeten kaydırıldığında, elastik eleman oluşacaktır.Karşılık gelen elastik deformasyon, otomatik bir telafi rolü oynar.
2. Erik şekilli elastik kaplinler, metalurji, madencilik, petrol, kimya endüstrisi, kaldırma, nakliye, hafif gibi sık çalıştırma, ileri ve geri dönüş, orta ve yüksek hız, orta tork ve yüksek güvenilirlik gibi çalışma ortamları için uygundur. endüstri, Tekstil, pompalar, fanlar, vb. Çalışma ortamı sıcaklığı -35℃～+80℃, nominal tork 25～12500Nm ve izin verilen hız 1500～15300r/dak.
3. Diğer kaplinlerle karşılaştırıldığında, erik çiçeği elastik kaplin aşağıdaki özelliklere sahiptir:
(1) Çalışma, iyi titreşim azaltma, tamponlama ve elektriksel yalıtım özellikleri ile istikrarlı ve güvenilirdir.
(2) Orta ve yüksek hızlı durumlar için uygun basit yapı, küçük radyal boyut, hafif ve küçük atalet momenti.
(3) Büyük eksenel, radyal ve açısal kompanzasyon yeteneklerine sahiptir.
(4) Yüksek mukavemetli poliüretan elastik elemanlar aşınmaya ve yağa dayanıklıdır, büyük taşıma kapasitesine, uzun hizmet ömrüne sahiptir ve güvenli ve güvenilirdir.
(5) Kaplinin yağlanması gerekmez, bakım iş yükü daha azdır ve sürekli olarak uzun süre çalışabilir.
Uygulama kapsamı
Erik kaplinleri, CNC takım tezgahlarında, CNC torna tezgahlarında, işleme merkezlerinde, oyma makinelerinde, CNC freze makinelerinde, bilgisayar gonglarında, metalurji makinelerinde, madencilik makinelerinde, petrol makinelerinde, kimya makinelerinde, kaldırma makinelerinde, ulaşım makinelerinde, hafif sanayi makinelerinde, tekstil makinelerinde yaygın olarak kullanılmaktadır. , pompalar, fanlar, vb.
Ürünler Parametreler
| Tip | Nominal tork (Tn/Nm) | Hız (Np) |
mil deliği çap |
Mil deliğinin uzunluğu | LO | D | D1 | Elastik parçaların türü | Yığın | Döner atalet | ||||||||||||||
| Elastik parçaların sertliği | LM |
LMD ,ÖYS |
(d1,d2,dz) | Y tipi | J1, Z tipi | L | LM | LMD | ÖYS |
LMD ,ÖYS |
LM | LMD | ÖYS | LM | LMD | ÖYS | ||||||||
| Aha | b/HD | L | (r | |||||||||||||||||||||
| 80+5 | 60+5 | rdk-1 | mm | kilogram | kg/m2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | MT1-a-b | 0.66 | 1.21 | 1.33 | 0.0002 | 0.0008 | 0.0013 | ||||
| LMD1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| ÖYS1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101.5 | 108 | 60 | 100 | MT2-a-b | 0.93 | 1.65 | 1.74 | 0.0004 | 0.0014 | 0.0021 | ||||
| LMD2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| ÖYS2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | MT3-a -b | 1.41 | 2.36 | 2.33 | 0.0009 | 0.0024 | 0.0034 | ||||
| LMD3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | MT4-a-b | 2.18 | 3.56 | 3.38 | 0.002 | 0.005 | 0.0064 | ||||
| LMD4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138.5 | 150 | 105 | 150 | MT5-a -b | 3.6 | 6.36 | 6.07 | 0.005 | 0.0135 | 0.0175 | ||||
| LMD5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| ÖYS5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | MT6-a -b | 6.07 | 10.77 | 10.47 | 0.0114 | 0.0329 | 0.0444 | ||||
| LMD6 | ||||||||||||||||||||||||
| LMS6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*,38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | MT7-a-b | 9.09 | 15.3 | 14.22 | 0.0232 | 0.0581 | 0.0739 | ||||
| LMD7 | ||||||||||||||||||||||||
| ÖYS7 |
40*,42*,45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*,48*,50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | MT8-a-b | 13.56 | 22.72 | 21.16 | 0.0468 | 0.1175 | 0.1493 | ||||
| LMD8 | ||||||||||||||||||||||||
| ÖYS8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*,55*,56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | MT9-a -b | 21.4 | 34.44 | 30.7 | 0.1041 | 0.2333 | 0.2767 | ||||
| LMD9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| ÖYS9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*,63*,65*,70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | MT10-a -b | 32.03 | 51.36 | 44.55 | 0.2105 | 0.4594 | 0.5262 | ||||
| LMD10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| ÖYS10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*,71*,75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | MT11-a -b | 49.52 | 81.3 | 70.72 | 0,4338 | 0.9777 | 1.1362 | ||||
| LMD11 | 80*,85*,90,95 | 172 | 132 | |||||||||||||||||||||
| LMS11 | 100,110,120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*,85*,90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | MT12-a-b | 73.45 | 115.53 | 99.54 | 0.8205 | 1.751 | 1.9998 | ||||
| LMD12 | 100,110,120,125 | 212 | 167 | |||||||||||||||||||||
| LMS12 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*,95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | MT13-a -b | 103.86 | 161.79 | 137.53 | 1.6718 | 3.667 | 3.6719 | ||||
| LMD13 |
100*,110*,120*, 125* |
212 | 167 | |||||||||||||||||||||
| LMS13 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*,110*,120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | MT14-a -b | 127.59 | 196.32 | 165.25 | 2.499 | 4.8669 | 5.1581 | ||||
| LMD14 | 130*,140*,150 | 252 | 202 | |||||||||||||||||||||
| LMS14 | 160 | 302 | 242 | |||||||||||||||||||||
