Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO 9001

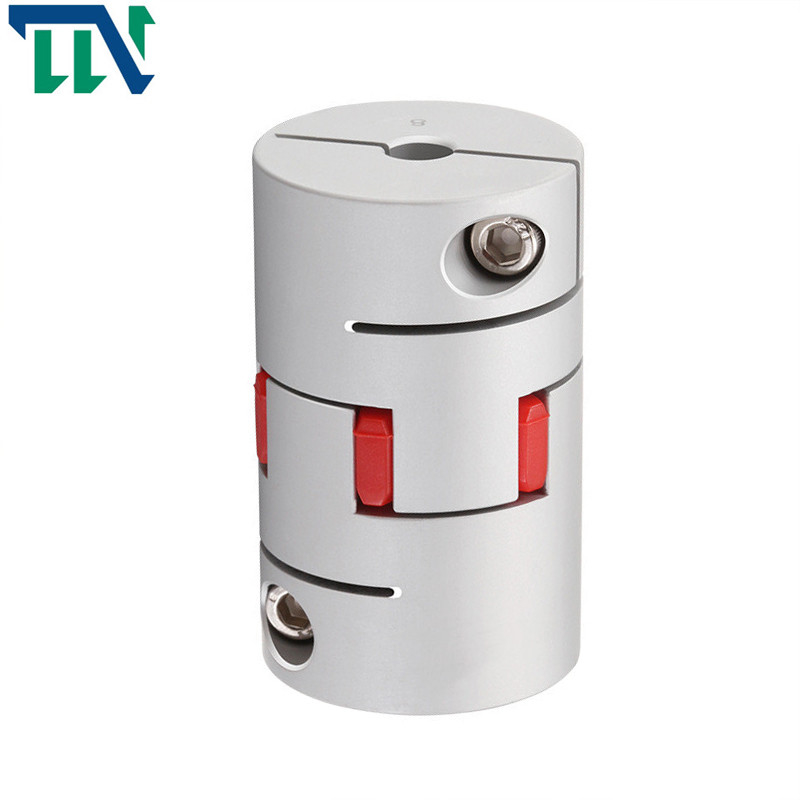

Model numarası: GFC 30*35
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
GFC şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
5-16mm |
Uzunluk: |
35 mm |
Ağırlık: |
0.05kg |
mendil: |
12.5 |
modeli: |
GFC şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
5-16mm |
Uzunluk: |
35 mm |
Ağırlık: |
0.05kg |
mendil: |
12.5 |
Ürünler Özellikler
Ana Özellikler
1. Titreşimi emebilir ve radyal, açısal ve eksenel sapmayı telafi edebilir
2. Ara elastomer bağlantısı
3. Yağ direnci ve elektrik yalıtımı
4. Ayar vidalarıyla sabitleyin
5. Saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır
Erik çiçeği bağlantısı, iki metal pençe diski ve bir elastik gövdeden oluşan, yaygın olarak kullanılan bir bağlantıdır.İki metal pençe diski genellikle 45 gauge çeliktir, ancak hassas yükler gerektiğinde alüminyum alaşımları da yararlıdır.Erik çiçeği kaplini basit bir yapıya sahiptir, bakımı kolaydır, yağlamaya gerek yoktur, muayenesi kolaydır, bakım gerektirmez ve uzun süre kesintisiz çalışabilir.İyi titreşim sönümleme, tamponlama ve elektriksel yalıtım özelliklerine sahiptir ve kararlı ve güvenilir bir şekilde çalışır.Geniş eksenel, radyal ve açısal kompanzasyon yeteneklerine sahiptir.Küçük radyal boyut, hafif, küçük atalet momenti, orta ve yüksek hızlı durumlar için uygundur.Yüksek mukavemetli poliüretan elastik elemanlar aşınmaya ve yağa dayanıklıdır, büyük taşıma kapasitesine, uzun hizmet ömrüne sahiptir ve güvenli ve güvenilirdir.
Uygulama kapsamı
Erik kaplinleri, CNC takım tezgahlarında, CNC torna tezgahlarında, işleme merkezlerinde, oyma makinelerinde, CNC freze makinelerinde, bilgisayar gonglarında, metalurji makinelerinde, madencilik makinelerinde, petrol makinelerinde, kimya makinelerinde, kaldırma makinelerinde, ulaşım makinelerinde, hafif sanayi makinelerinde, tekstil makinelerinde yaygın olarak kullanılmaktadır. , pompalar, fanlar, vb.
Changzhou Tianniu Fabrikası, erik kaplin, sert kaplin, evrensel kaplin, çapraz kayar kaplin, sarma kaplin, körük kaplin, çift membran kaplin ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Çeşitli tarzlarda onlarca çeşit yıldız bağlantı üretebilir.Şirket, standart dışı çeşitli kaplinlerin tasarımını ve üretimini üstlenmektedir.Kısa inşaat süresi (üretim döngüsü 4-7 gün), güvenilir kalite, uygun fiyat, ithalatın tamamen değiştirilmesi, yeterli stok ve yeterli ürün tedariği.
Ürün Parametreleri
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GFC-14X22 | 3,4,5,6,6,35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3,4,5,6,6,35,7,8,9,9.525,10 | 20 | 25 | 16.7 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-20X30 | 3,4,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-25X30 | 4,5,6,6,35,7,8,9,9.525,10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-25X34 | 4,5,6,6,35,7,8,9,9.525,10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5,6,6,35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| GFC-30X40 | 5,6,6,35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17.3 | 22.5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | Yüksek mukavemetli alüminyum alaşım | Almanya'dan ithal edilen poliüretan | eloksal tedavisi | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | £)2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | £)2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
