Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GW serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |

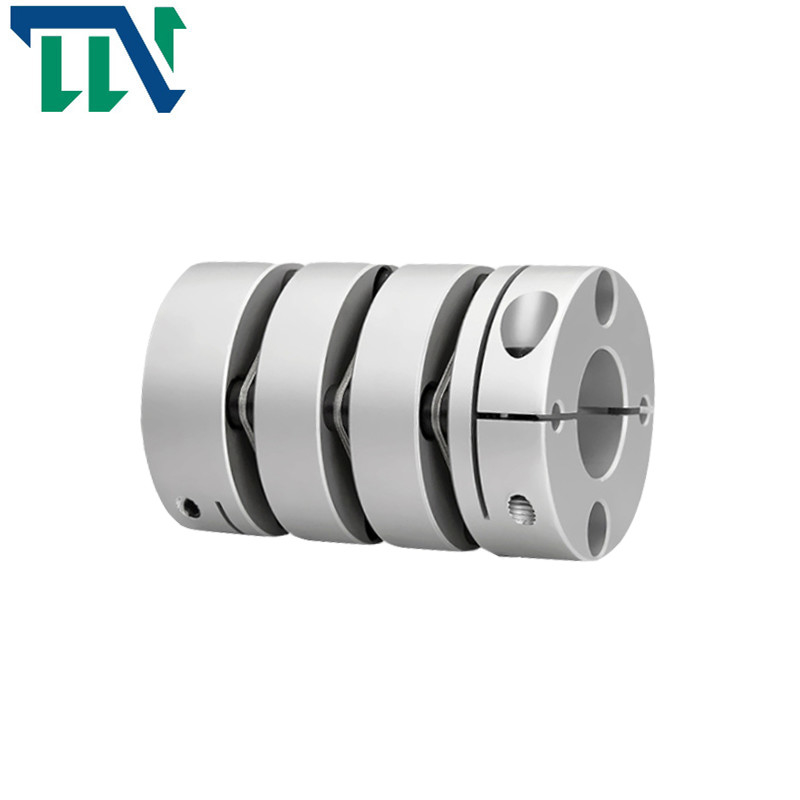

GW tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey işleme: |
Anodik oksidasyon tedavisi |
modeli: |
GW tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey işleme: |
Anodik oksidasyon tedavisi |
Ürünler Özellikler
> Yüksek tork sertliği, milin dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyetli kontrol yapabilir
>Uzatma tasarımı radyal, açısal ve eksenel sapmayı daha etkin bir şekilde telafi edebilir
>Servo ve step motor için tasarlanmıştır
>Mil ve manşon bağlantısı arasında boşluk yok, pozitif ve negatif dönüş için genel
>Düşük atalet, yüksek hızda çalışmaya uygun
> Diyafram, mükemmel yorulma direncine sahip yay çeliğinden yapılmıştır
> Sıkma vidasının sabitleme yöntemi
Dişli kaplin ile karşılaştırıldığında, diyafram kaplini göreceli kaymaya sahip değildir, yağlamaya, sızdırmazlığa, gürültüye ihtiyaç duymaz, temel olarak bakım gerektirmez, üretimi kolaydır ve dişli kaplinini kısmen değiştirebilir.Diyafram kaplinleri dünyanın sanayileşmiş ülkelerinde yaygın olarak kullanılmaktadır.Ülkemde, makine endüstrisi standartları formüle edildi ve yeni endüstri standartlarına göre revize edildi: JB/T 9147-1999 (ZB/T J19022-90'ın yerini alıyor) Torklar arasındaki kaplin ilişkisi.
Diyaframlı kaplin, su pompaları (özellikle yüksek güçlü, kimyasal pompalar), fanlar, kompresörler, hidrolik makineler, petrol makineleri, baskı makineleri, tekstil makineleri, kimya gibi yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur. makine, madencilik makineleri, metalurji makineleri, havacılık (helikopter), deniz yüksek hızlı güç aktarım sistemi, buhar türbini, pistonlu güç mekanik aktarım sistemi, paletli araçlar ve jeneratör seti, dinamik denge ile yüksek hızlı, yüksek güçlü mekanik aktarım sistemi Daha sonra yüksek hızlı şanzımanlara uygulanan şaftlar daha yaygın hale geldi.
Ürün Parametreleri
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | d3 | S | F | M | sıkma vidası torku |
| (NM) | ||||||||||
| GW-19X34 | 3,4,5,6,6,35,7,8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6,35,7,8,9,9.525,10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GW-32X54 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GW-34X58 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14.25 | 9.5 | Φ16 | 3.5 | 4.85 | M4 | 2.5 |
| GW-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GW-44X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 65.5 | 14.9 | 11.2 | Φ22,5 | 4.5 | 5 | M4 | 2.5 |
| GW-50X80 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20.6 | 12.2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13,5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23.35 | 15.7 | Φ38,3 | 6.3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| model parametresi | Puanlanmıs tork | izin verilen eksantriklik | izin verilen sapma açısı | izin verilen eksenel sapma | azami hız | statik burulma sertliği | eylemsizlik momenti | Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık |
| (NM)* | (mm)* | (°)* | (mm)* | rpm | (NM/rad) | (Kg.M.2) | (g) | ||||
| GW-19X34 | 1 | 0.12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | Yüksek mukavemetli alüminyum alaşım | SUS304Yay çeliği | eloksal tedavisi | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ±0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| GW-32X54 | 2 | 0.17 | 2 | ±0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0.17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0.22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ±0,6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| GW-50X80 | 18 | 0.1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| GW-56X83 | 25 | 0.27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| GW-68X97 | 60 | 0.31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| GW-82X128 | 100 | 0,55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
