Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GLJ serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 Adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |

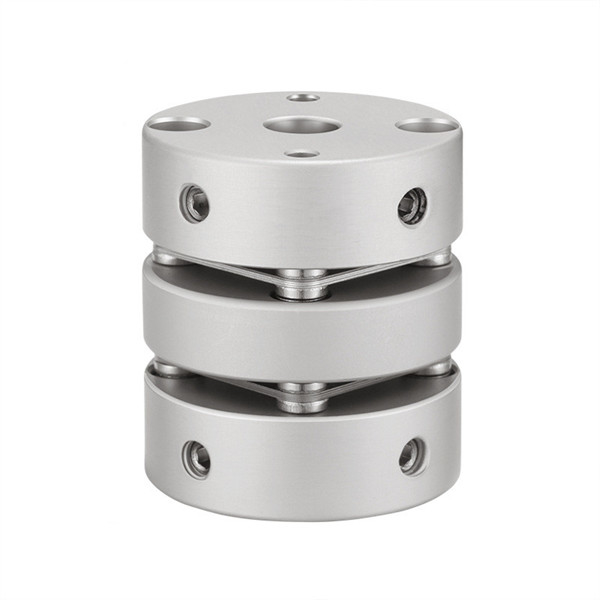

GLJ çift diyaframlı set vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Çift diyaframlı set vidalı kaplin |
Delik boyutu: |
19-68mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
yüzey işleme: |
anodik oksidasyon tedavisi |
modeli: |
GLJ çift diyaframlı set vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Çift diyaframlı set vidalı kaplin |
Delik boyutu: |
19-68mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
yüzey işleme: |
anodik oksidasyon tedavisi |
Ürünler Tanıtımı
Kaplinlere kaplinler de denir.Yaygın olarak kullanılan kaplinlerin çoğu standardize edilmiştir veya standardize edilmiştir.Genel olarak, sadece kaplinin tipini doğru seçmek ve kaplinin tipini ve boyutunu belirlemek gerekir.Gerektiğinde, yük kapasitesi kontrol edilebilir ve hassas zayıf halkaları için hesaplanabilir;dönme hızı yüksek olduğunda dış kenarın merkezkaç kuvveti ve elastik elemanın deformasyonu kontrol edilmeli ve balans kontrolü yapılmalıdır.
Birlikte dönmek ve hareketi ve torku iletmek için tahrik mili ile tahrik milini farklı mekanizmalarda sıkıca bağlamak için kullanılan mekanik bir bileşen.Bazen milleri ve diğer parçaları (dişliler, kasnaklar vb.) bağlamak için de kullanılır.Genellikle, sırasıyla anahtarlar veya sıkı bağlantı parçaları ile birbirine bağlanan ve iki şaftın uçlarına sabitlenen iki yarıdan oluşur ve daha sonra iki yarı bir şekilde bağlanır.Kaplin ayrıca hatalı imalat ve kurulum, çalışma sırasında deformasyon veya termal genleşme vb. nedeniyle iki şaft arasındaki ofseti (eksenel ofset, radyal ofset, açısal ofset veya kapsamlı ofset dahil) telafi edebilir;ve şok azaltma ve titreşim emilimi.
Genel kaplin fonksiyonu: Şaft ve şaft, güç iletmek için bağlanacağı zaman, bağlantı için genellikle bir kasnak veya dişli kullanılır, ancak iki şaftın düz bir çizgide olması ve sabit bir hızda dönmesi gerekiyorsa, bağlamak için bir kuplaj kullanılmalıdır.Ancak hassasiyetin artması, milin ısıl genleşmesi veya çalışma sırasında milin bükülmesi nedeniyle iki mil arasındaki eşmerkezlilik değişecektir.Bu nedenle esnek kaplin, iki mil arasındaki güç aktarımını sürdürmek ve iki mili absorbe etmek için bir köprü olarak kullanılabilir.Şaftlar arasında radyal, açısal ve eksenel sapmalar yaparak makine ömrünü uzatır ve makine kalitesini yükseltir.
Ürün Parametreleri
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | d3 | S | F | M | sıkma vidası torku (NM) |
| GLJ-19x27 | 3,4,5,6,6.35,7,8,9,9.525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0.7 |
| GLJ-26x32 | 4,5,6,6.35,7,8,9,9.525,10,11,12,12,7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| eloksal tedavisi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
atalet momenti (Kg.M2) |
Mil kovanı malzemesi | Şarapnel malzemesi | yüzey işleme | ağırlık (G) |
| GLJ-19x27 | 1 | 0.12 | 1.5 | ±0,18 | 10000 | 170 | 8,8x10-7 | Yüksek mukavemetli alüminyum alaşım | SUS 3 0 4 Yay çeliği | eloksal tedavisi | 13 |
| GLJ-26x32 | 1.5 | 0,15 | 1.5 | ±0,3 | 10000 | 820 | 2,8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0.17 | 1.5 | ±0,36 | 10000 | 1750 | 1,8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1.5 | ±0,45 | 10000 | 2850 | 2,7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1.5 | ±0,54 | 10000 | 3300 | 4,2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1.5 | ±0,72 | 10000 | 9480 | 1,6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1.5 | ±0,8 | 9000 | 19000 | 2.0x10-4 | 492 |
