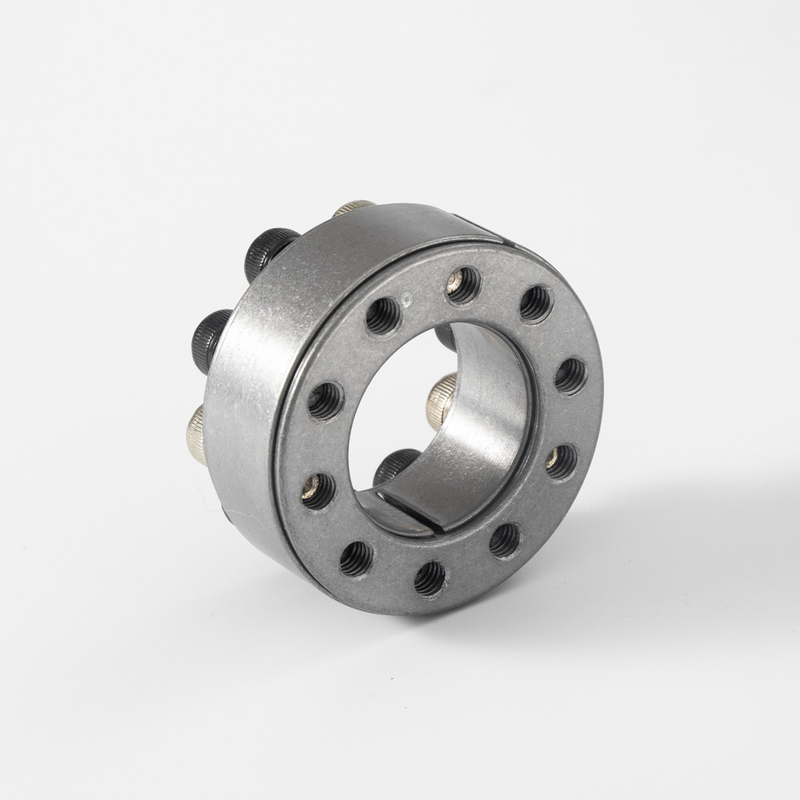

Z2 Serisi Kilit Tertibatları Anahtarsız Şaft Göbeği Kilitleme Cihazı

Name: Z2 Serisi Kilit Tertibatları Anahtarsız Şaft Göbeği Kilitleme Cihazı
Brand: Tianniu
SKU: Z2
Rating: 4.7 (110 reviews)

Ürün Ayrıntıları

Menşe yeri: ÇİN

Marka adı: Tianniu

Sertifika: ISO-9001

Model numarası: Z2

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 2

Fiyat: Negotiable

Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar

Teslim süresi: 5-7 İş Günü

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini: ayda 1000

En İyi Fiyatı Alın

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Z2 Serisi Kilit Tertibatları


Model numarası:	Z2 kilitleme düzeneği	Dış boyut:	47-1110mm
Delik boyutu:	19-1000mm	Malzeme:	Çelik
Ağırlık:	0.2-146 KG	tork:	0,25-2000

Model numarası:	Z2 kilitleme düzeneği
Dış boyut:	47-1110mm
Delik boyutu:	19-1000mm
Malzeme:	Çelik
Ağırlık:	0.2-146 KG
tork:	0,25-2000

Açıklama

Z2 Serisi Kilit Tertibatları Anahtarsız Şaft Göbeği Kilitleme Cihazı

Kilit Tertibatları Z2 Serisi Anahtarsız Şaft Göbeği Kilitleme Cihazı

Ürün Özellikleri

Kilit Tertibatı, çeşitli yükler altında mekanik kaplin için dünyada yaygın olarak kullanılan gelişmiş bir mekanik tabandır.

Kilitleme Tertibatı yeni bir bağlantı türüdür.Kilit tertibatı ile mil arasında veya mahfaza yüzeyi arasında pozitif basınç oluşturmak için yüksek mukavemetli cıvataların sıkılmasına dayanır, buna sürtünme ve yük aktarımını gerçekleştiren anahtarsız bağlantı cihazı eşlik eder.

Bağ ve bağ olmadan genel girişimin geleneksel mekanik bağlantı yöntemiyle karşılaştırıldığında birçok benzersiz avantajı ve özelliği vardır.

Amerika Birleşik Devletleri, Almanya, Japonya ve daha gelişmiş endüstrilere sahip ülkeler bu yeni teknolojiyi ilk olarak ağır iş makinelerinde kullandı.

Diğer çeşitli makine endüstrilerine genişletildi.Kilitleme Meclisi, 1970'lerin başında uluslararası olarak başladı.

Çin, ürünü 1980'lerin başında geliştirdi ve ilk olarak çeşitli ağır makinelerde tanıttı ve uyguladı.Son altı yılda Çin, genel Kilitleme Tertibatı GB5867-86 standardını formüle etti.

Şirketimiz Tianniu, 1987 yılında bu standardın çeşitli genişletme manşonlarının kapsamlı araştırma ve geliştirme çalışmalarına başlamıştır.

Yaklaşık 20 yıllık uygulamanın ardından, bu standarttaki her türlü genişletme manşonunun geliştirilmesini tamamladık.Ve tekstil, paketleme, gıda, hafif sanayi, metalurji, kağıt yapımı, matbaacılık, takım tezgahları, işleme merkezleri, dövme sektörlerine terfi etti.

Takım tezgahları ve metalurji makineleri ve genel makineler ve diğer makineler iyi bir ün kazandı ve makine endüstrisi ürünlerini tanıttı.beceri geliştirildi.Ve özel kullanıcı ihtiyaçlarına göre standart dışı Kilitleme Tertibatı geliştirebilir.

Ürün Parametreleri

temel boyutlar					iç altıgen başlı cıvata		Nominal yük		Pf (N/mm2)	M_A (N·m)	G (kilogram)
D	D	ben	L	L₁	boyutlar	adet	F₁(kN)	M_T(kN·m)
mm					boyutlar	adet	F₁(kN)	M_T(kN·m)
19	47	17	20	27.5	M6×18	8	27	0,25	220	14	0.20
20								0,27	210		0.23
22								0.30	195		0,24
25	50					9	30	0,38	190		0,25
28	55					10	33	0,47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0,32
38	63					15	46	0,88	185		0.33
40	65					15	46	0.92	180		0,34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0,48
45	75						71	1.62	210		0,57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0,63
60	90					15	83	2.47	180		0,69
65	95					16	93	3.04	190		0,73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3,85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294,00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374,00	135		50.00
450	555	96	102	130	M24×90	40	2050	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775,00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487,00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146

Z2 Serisi Kilit Tertibatları Anahtarsız Şaft Göbeği Kilitleme Cihazı 0
