Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z18
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
Z18 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
1,5-71 KG |
Dış çap: |
75-405mm |
kalınlık (mm): |
72-197mm |
Delik boyutu: |
45-320mm |
Tork (kNm: |
3.9-470 |
Model numarası: |
Z18 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
1,5-71 KG |
Dış çap: |
75-405mm |
kalınlık (mm): |
72-197mm |
Delik boyutu: |
45-320mm |
Tork (kNm: |
3.9-470 |

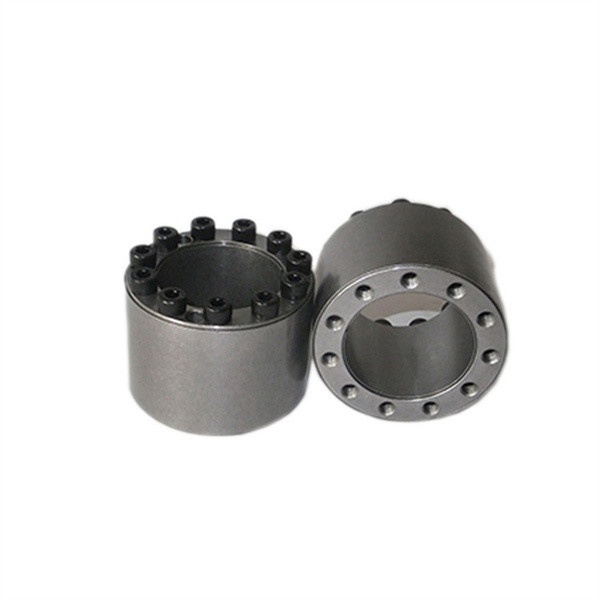

Makine için Z18 Kilitleme Tertibatı Kilitleme Cihazı Kilitleme Mili Cihazı
Ürün Özellikleri
Kilit Tertibatı, çeşitli yükler altında mekanik kaplin için dünyada yaygın olarak kullanılan gelişmiş bir mekanik tabandır.Amerika Birleşik Devletleri, Almanya, Japonya ve daha gelişmiş endüstrilere sahip ülkeler bu yeni teknolojiyi ilk olarak ağır iş makinelerinde kullandı.Diğer çeşitli makine endüstrilerine genişletildi.Kilitleme Meclisi, 1970'lerin başında uluslararası olarak başladı.Çin, ürünü 1980'lerin başında geliştirdi ve ilk olarak çeşitli ağır makinelerde tanıttı ve uyguladı.
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme düzeneği, Avrupa'daki yetkili teknik standartlara dayanmaktadır ve ürünlerde bilimsel olarak bazı yaratıcı iyileştirmeler yapmıştır.
Şirket ağırlıklı olarak euro, JB (GB) standartları, ABD standartları ve çeşitli standart dışı kilitleme montaj serisi ürünleri üretmektedir.Ürünler Avrupa Birliği, Amerika Birleşik Devletleri, Avustralya, Güneydoğu Asya, Hong Kong ve Tayvan ile diğer ülke ve bölgelere ihraç edilmektedir.
Şirket, art arda 30'dan fazla standart seri ve binlerce kilitleme düzeneği özelliği geliştirdi ve üretti.Çin'de büyük ölçekli bir profesyonel kilitleme tertibatı üreticisidir.
Şu anda işletme 1000 metrekarelik bir alanı kaplamaktadır ve çeşitli CNC takım tezgahlarına, yüksek hassasiyetli ölçüm aletlerine ve özel ölçüm ekipmanlarına sahiptir.
| modeli | Z18 Koni Sıkma Elemanları | |
| Şaft Üzerindeki Basınç (N/mm2) | 120 | |
| Göbek Üzerindeki Basınç (N/mm2) | 92-108 | |
| Nominal Yük (kN.m) | Güç | 174-2930 |
| tork | 3.9-470 | |
| İç Yarış Boyutu (mm) | 45-320 | |
| Dış Yarış Boyutu (mm) | 75-405 | |
| kalınlık (mm) | 72-197 | |
| Ağırlık (kg) | 1.5-71 | |
Ürün Parametreleri
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉 iç altıgen başlı cıvata |
额 定 Oy |
负 荷 yük |
Pf (N/mm2) |
G
(kilogram) |
||||||
| D | D | BEN | L |
规 格 boyutlar |
数 量 adet |
MA N·m |
FT(kN) | MT(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
