Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO9001
Model numarası: Z17A
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z17A kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,5-179,5 KG |
Dış çap: |
55-710mm |
kalınlık (mm): |
60-155 |
Delik boyutu: |
30-600mm |
Tork (kNm: |
64-1265 |
Model numarası: |
Z17A kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,5-179,5 KG |
Dış çap: |
55-710mm |
kalınlık (mm): |
60-155 |
Delik boyutu: |
30-600mm |
Tork (kNm: |
64-1265 |

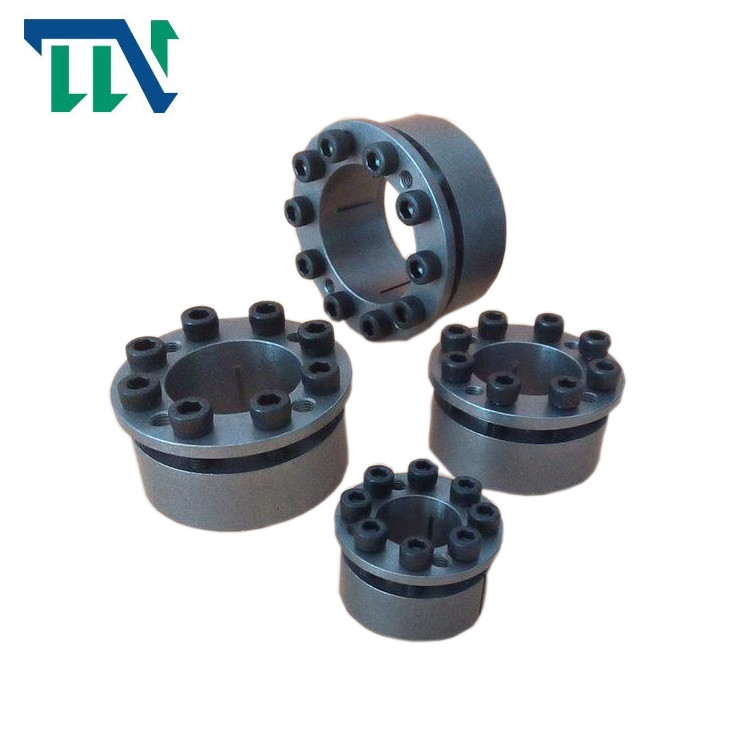

Z17 A Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı
Ürün Özellikleri
Genleşme kaplin manşonu eksenel yönde takıldığında, eksenel yönün gerekli konum boyutunu kolayca ayarlayabilir ve
herhangi bir eksenel sabitleme olmadan parçaların göreli konumu.Uygulama kapsamının genişlemesi ile her türlü karmaşık bağlantı formları
makine, özel genleşme ve sıkı bağlantı manşonları ile değiştirilebilir.Şanzıman yapısını basitleştirin veya boşluksuz diyafram kaplini gibi mekanik bir bileşenin ayrılmaz bir parçası olun.
Z17 kilitleme tertibatı vidasının mekanik özellikleri I. kullanım talimatları.Lütfen kullanmadan önce bu talimatı dikkatlice okuyunuz.
1. Mevcut ürünün yapılandırılmış makine modeliyle tutarlı olup olmadığını onaylayın;
2. Kilit aksamı bileşenlerinde molibden veya silikon içeren katkı maddeleri kullanılmamalıdır;
3. Bu ürünün belirtilen performans seviyesi 1.2'dir. 9. Sınıf cıvatalar başka cıvatalarla değiştirilmelidir;
4. Bu ürünün merkez konumlandırma işlevi yoktur.Bu işleve ihtiyacınız varsa, lütfen tekerlek göbeğinde kendiniz tasarlayın;
5. Kilit tertibatının montajı sırasında zorla vurmayın;
6. Şaft ve göbeğin seçim toleransı H8 / H8'dir;
Ürün Parametreleri
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉içten altıgen başlı cıvata |
额定负荷 Nominal yük |
Pf (N/mm2) |
G
(kilogram) |
||||||||
| D | D | L1 | L2 | L3 | L4 |
规 格 boyutlar |
数 量 adet |
MA N·m |
FT(kN) |
MT(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258,5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
