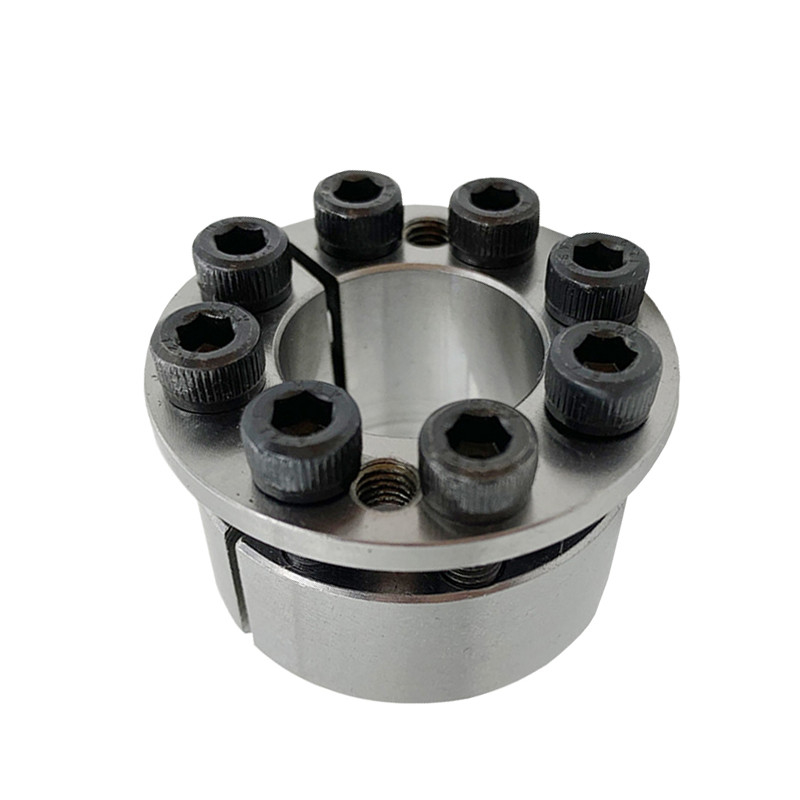

Baskı için Z16 Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı Sıkma

Baskı için Z16 Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı Sıkma

Brand Name:	Tianniu
Model Number:	Z16
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

Çin

Sertifika:

ISO-9001

Model numarası:

Z16 kilitleme düzeneği

Malzeme:

GCr15 Rulman Çeliği

Ağırlık:

0,25-100,3 KG

Dış çap:

47-710mm

kalınlık (mm):

60-155

Delik boyutu:

20-600mm

Tork (kNm:

34-3215

Ambalaj bilgileri:

Uçakla deniz yoluyla kartonlar

Yetenek temini:

ayda 1000

Vurgulamak:

Z16 Anahtarsız Kilitleme Cihazı

Z16 Anahtarsız Güç Kilidi

Yazdırma Güç Kilidi Tertibatı Sıkıştırma

Product Description

Baskı için Z16 Anahtarsız Kilitleme Cihazı Güç Kilidi Tertibatı Sıkma

Ürün Özellikleri

modeli		Z16 Kilit Elemanları
İç Yarış Boyutu (mm)		20-600mm
Dış Yarış Boyutu (mm)		47-710mm
kalınlık (mm)		23-113mm
AĞIRLIK(kg)		0,25-104kg

Genleşme manşonunun ana amacı, yükü iletmek için parçalar (dişliler, volanlar, kasnaklar vb.) ile şaft arasındaki bağlantıyı gerçekleştirmek için yivlerin ve tek anahtarların işlevini değiştirmektir.

Kullanıldığında, yüksek mukavemetli cıvataların hareketiyle, iç halka ile mil arasında ve dış halka ile göbek arasında büyük bir tutma kuvveti üretilir.Yük altındayken, tork, eksenel kuvvet veya ikisinin birleşik yükü,

genişleme manşonu ve parçalar ve beraberindeki sürtünme kuvveti.

Kurulum yöntemi

1. İlk olarak, kilitleme düzeneğinin yüzeyini ve bağlı parçanın bağlantı yüzeyini silin ve eşit şekilde ince bir tabaka yağlama yağı (molibden disülfür veya silikon katkıları olmadan) uygulayın.

2.Montaj civatalarını kilitlemek için tork anahtarı kullanılacaktır.Cıvataları çapraz, çapraz ve eşit şekilde sıkın ve şu adımları izleyin: (1) 1 / MA değeriyle sıkın;(2) 1 / 2mA değerinde sıkın;(3) Ma değeri ile sıkın;(4) Tüm cıvataları Ma değeri ile kontrol edin.

3.Tasarımda belirtilen konuma gelmesini sağlamak için bağlı parçayı mile doğru itin.Cıvatayı gevşeten kilitleme düzeneğini bağlantı yerine yumuşak bir şekilde takarak, bağlı parçanın eğilmesini önleyin ve ardından cıvatayı elle sıkın.

Ürün Parametreleri

Çap							Nominal yük		重量G (Kg)
D	D	L1	L2	L3	L4	L5	Ft	dağ	重量G (Kg)
20	47	20	17	23	29	3	0,28	28	0,26
22	47	20	17	23	29	3	0.31	28	0,25
24	50	20	17	23	29	3	0,34	28	0,28
25	50	20	17	23	29	3	0,35	28	0.3
28	55	20	17	23	29	3	0,52	37	0,32
30	55	20	17	23	29	3	0,56	37	0.31
35	60	20	17	23	29	3	0,74	42	0,34
40	65	20	17	23	29	3	0,93	46	0,38
45	75	24	20	28	36	4	1.56	69	0,64
50	80	24	20	28	36	4	2	78	0,69
55	85	24	20	28	36	4	2.4	86	0,75
60	90	24	20	28	36	4	2.6	86	0.8
65	95	24	20	28	36	4	3.4	104	0,85
70	110	29	24	34	44	5	4.8	137	1.56
75	115	29	24	34	44	5	5.15	137	1.65
80	120	29	24	34	44	5	6.05	151	1.73
85	125	29	24	34	44	5	7	164	1.83
90	130	29	24	34	44	5	7.4	164	1.91
95	135	29	24	34	44	5	7.8	164	1 99
100	145	33	28	38	50	5	10.3	207	2,68
110	1 55	33	28	38	50	5	11.4	207	2.9
120	1 65	33	28	38	50	5	15.8	263	3.1
130	1 80	38	33	43	55	5	19.5	301	4.25
140	1 90	38	33	43	55	5	21	301	4.5
150	200	38	33	43	55	5	25.4	338	4.8
160	21 0	38	33	43	55	5	30	376	5
170	225	43	38	49	63	5	35	412	6.8
180	235	43	38	49	63	5	41.8	464	7.1
190	250	51	46	57	71	5	51.4	541	9.6
200	260	51	46	57	71	5	62	619	10
220	285	55	50	61	77	5	78	714	12.7
240	305	55	50	61	77	5	92	770	13.8
260	325	55	50	61	77	5	112	860	14.8
280	355	65	60	73	91	5	145	1034	22.2
300	375	65	60	73	91	5	175	1164	23.6
320	405	77	72	85	105	5	242	1510	33.4
340	425	77	72	85	105	5	257	1510	35.3
360	455	89	84	99	121	5	338	1880	49
380	475	89	84	99	121	5	360	1890	51.5
400	495	89	84	99	121	5	439	2193	53.8
420	515	89	84	99	121	5	494	2350	56.3
440	545	101	96	113	137	5	566	2572	74.8
460	565	101	96	113	137	5	592	2572	77.8
480	585	101	96	113	137	5	617	2572	81
500	605	101	96	113	137	5	723	2893	84
520	630	101	96	113	137	5	752	2893	91.6
540	650	101	96	113	137	5	781	2893	94.7
560	670	101	96	113	137	5	900	3215	97.9
580	690	101	96	113	137	5	932	3215	101
600	710	101	96	113	137	5	964	3215	104
