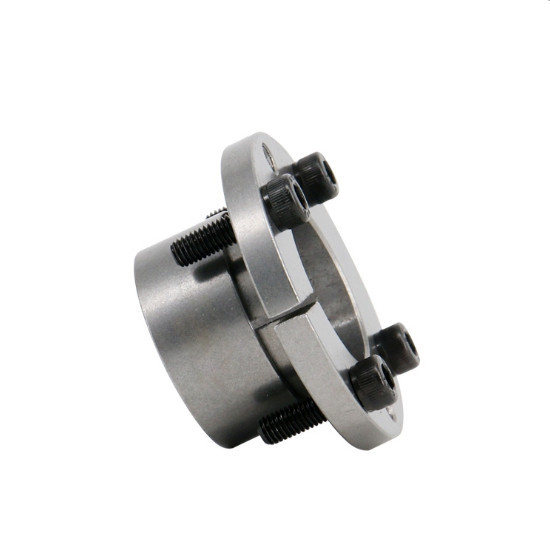

Z14 Anahtarsız Kilitleme Takımları Takım Tezgahları İçin Takım Kilitleme Cihazı

Z14 Anahtarsız Kilitleme Takımları Takım Tezgahları İçin Takım Kilitleme Cihazı

Brand Name:	Tianniu
Model Number:	Z14
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

Çin

Sertifika:

ISO-9001

Model numarası:

Z14 kilitleme düzeneği

Malzeme:

GCr15 Rulman Çeliği

Ağırlık:

0,09-0,46 KG

Dış çap:

25-72mm

kalınlık (mm):

60-155

Delik boyutu:

14-65mm

Tork (kNm:

9.2-38.9

Ambalaj bilgileri:

Uçakla deniz yoluyla kartonlar

Yetenek temini:

ayda 1000

Vurgulamak:

Z14 Anahtarsız Kilitleme Tertibatları

GCr 15 Anahtarsız Kilitleme Tertibatları

Anahtarsız Z14 Kilitleme Cihazı

Product Description

Z14 Anahtarsız Kilitleme Takımları Takım Tezgahları İçin Takım Kilitleme Cihazı

Ürün Özellikleri

Kullanıldığında, yüksek mukavemetli cıvataların hareketiyle, iç halka ile mil arasında ve dış halka ile göbek arasında büyük bir tutma kuvveti üretilir.Yük altındayken, tork, eksenel kuvvet veya ikisinin birleşik yükü, genleşme manşonunun ve parçaların birleşik basıncı ve beraberindeki sürtünme kuvveti tarafından iletilir.

Genleşme manşonunun ana amacı, yükü iletmek için parçalar (dişliler, volanlar, kasnaklar vb.) ile şaft arasındaki bağlantıyı gerçekleştirmek için yivlerin ve tek anahtarların işlevini değiştirmektir.

modeli		Z14 Koni Sıkma Elemanları
Mil Üzerindeki Basınç (N/mm2)		120
Göbek Üzerindeki Basınç (N/mm2)		92-108
Nominal Yük (kN.m)	Güç	9.2-38.9
	tork	64-1265
İç Yarış Boyutu (mm)		14-65
Dış Yarış Boyutu (mm)		25-72
kalınlık (mm)		16-20
Ağırlık (kg)		0,091-0,46

Güvenlik önlemleri ve yeniden kullanım

1. Bu ürün kaldırma makinelerinde kullanılıyorsa veya makinelere yüklenmişse, güvenliği sağlamak için güvenlik cihazları ayarlanmalıdır.

2. Cıvataların yük altında gevşetilmesi kesinlikle yasaktır.

Yeniden kullanım sırasında kilitleme düzeneği ancak kir, korozyon ve hasar olmadığı doğrulandıktan sonra kullanılabilir.notu 12.9

Ürün Parametreleri

基本尺寸 temel boyutlar								内六角螺钉içten altıgen başlı cıvata			额定负荷 Nominal yük		Pf (N/mm2)	G (kilogram)
D	D	doktor	D₁	L	L₀	L₁	L₂	规格 boyutlar	数量 adet	M_A N·m	F_T(kN)	M_T(kN·m)
mm								规格 boyutlar	数量 adet	M_A N·m	F_T(kN)	M_T(kN·m)
14												64	109	0,091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0,082 0,072
19												87	80	0,068
20												150	124	0,113
22	30	39	50	16	20	26	31	M5	4	6	15.00	165	113	0,110
24												180	104	0,088
25												187	100	0,144
28	36	45	55	16	20	26	31	M5	4	6	15.00	210	89	0,121
30												225	83	0,105
32												240	77	0,200
35	42	51	62	16	20	28	33	M5	4	6	15.00	260	71	0,730
36												270	69	0,162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0,182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0,223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0,191
45	55	67	82	20	25	35	43	M8	4	25	38.90	875	115	0.400
48	55	67	82	20	25	35	43	M8	4	25	38.90	935	107	0,350
50	62	74	89	20	25	35	43	M8	4	25	38.90	974	103	0,500
55	62	74	89	20	25	35	43	M8	4	25	38.90	1070	94	0,410
60	72	84	99	20	25	35	43	M8	4	25	38.90	1165	86	0,580
65	72	84	99	20	25	35	43	M8	4	25	38.90	1265	79	0,460

Z14 Anahtarsız Kilitleme Takımları Takım Tezgahları İçin Takım Kilitleme Cihazı 0
