Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z13
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
Z13 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,5-10,66 KG |
Dış çap: |
47-235mm |
kalınlık (mm): |
60-155 |
Delik boyutu: |
20-180mm |
Tork (kNm: |
0,5-66 |
Model numarası: |
Z13 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,5-10,66 KG |
Dış çap: |
47-235mm |
kalınlık (mm): |
60-155 |
Delik boyutu: |
20-180mm |
Tork (kNm: |
0,5-66 |

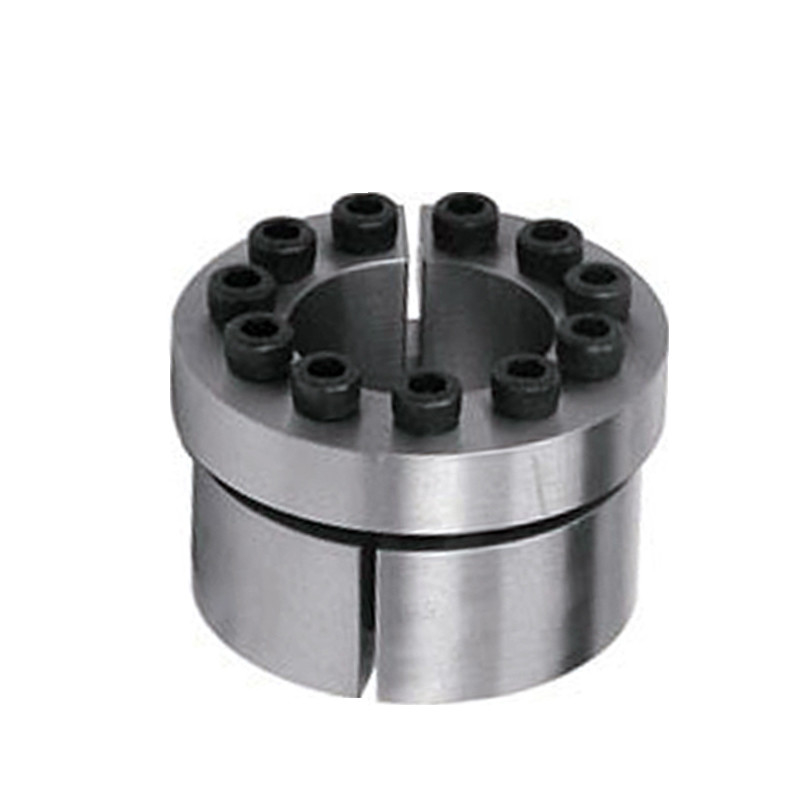

Z13 En Çok Satan Kilitleme Tertibatı Kilitleme Mili RLK302
Ürün Özellikleri
| modeli | Z13 Koni Sıkıştırma Elemanları | |
| Mil Üzerindeki Basınç (N/mm2) | 120 | |
| Göbek Üzerindeki Basınç (N/mm2) | 92-108 | |
| Nominal Yük (kN.m) | Güç | 54-270 |
| tork | 0,54-13,3 | |
| İç Yarış Boyutu (mm) | 20-100 | |
| Dış Yarış Boyutu (mm) | 47-145 | |
| kalınlık (mm) | 48-77 | |
| Ağırlık (kg) | 0,51-4,62 | |
avantaj
Changzhou TIANIU Transmission Equipment Co., Ltd (Changzhou TIANIU Debriyaj Fabrikası) profesyonel bir tek yönlü debriyaj yatağı tedarikçisidir, birincil ürünler mikro elektromanyetik debriyaj, tork sınırlayıcı kaplin, kayar şaft kaplini, esnek kardan mili kaplini, kilitleme tertibatı ve mil kaplinleridir. vesaire.
Tam boyutlarıyla en çok kullanılan model
Yüksek tork iletimi
Sıktıktan sonra göbek eksenel olarak hareket edebilir
Kilitleme Tertibatı yeni bir bağlantı türüdür.Kilit tertibatı ile mil arasında veya mahfaza yüzeyi arasında pozitif basınç oluşturmak için yüksek mukavemetli cıvataların sıkılmasına dayanır, buna sürtünme ve yük aktarımını gerçekleştiren anahtarsız bağlantı cihazı eşlik eder.Genel mekanik bağlantı yöntemiyle karşılaştırıldığında birçok benzersiz avantaj ve özelliğe sahiptir.
bağ ve bağ olmadan girişim
10 yılı aşkın bir süredir Sprag Debriyaj Rulmanı ve debriyaj tek yönlü rulman endüstrisindeyiz, müşterilerin gereksinimlerine göre uyarlanmış ürünlerin iş prensibinde ısrar ediyoruz. Müşterilerimizi dinleyerek, yenilik uygulayarak ve tüm ihtiyaçlarını karşılamak için işçilikle inşa ederek hizmet veriyoruz.
Ürün Parametreleri
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 Nominal yük |
MA
(N·m) |
Pf (N/mm2) |
G
(kilogram) |
||||||||
| D | D | L1 | L2 | L3 | L4 | D1 |
规 格 boyutlar |
数 量 adet |
FT(kN) | MT(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0,81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2,89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
