Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GHC 40*50
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham Şaft bağlantısı |
Malzeme: |
Alüminyum Çelik |
İç çap: |
8-19mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkma tipi |
Garanti: |
12 ay |
Yüzey işleme: |
anodik oksidasyon tedavisi |
Esnek veya sert: |
Esnek |
İsim: |
Oldham Şaft bağlantısı |
Malzeme: |
Alüminyum Çelik |
İç çap: |
8-19mm |
modeli: |
GHC serisi |
Yapı: |
Oldham Sıkma tipi |
Garanti: |
12 ay |
Yüzey işleme: |
anodik oksidasyon tedavisi |
Esnek veya sert: |
Esnek |

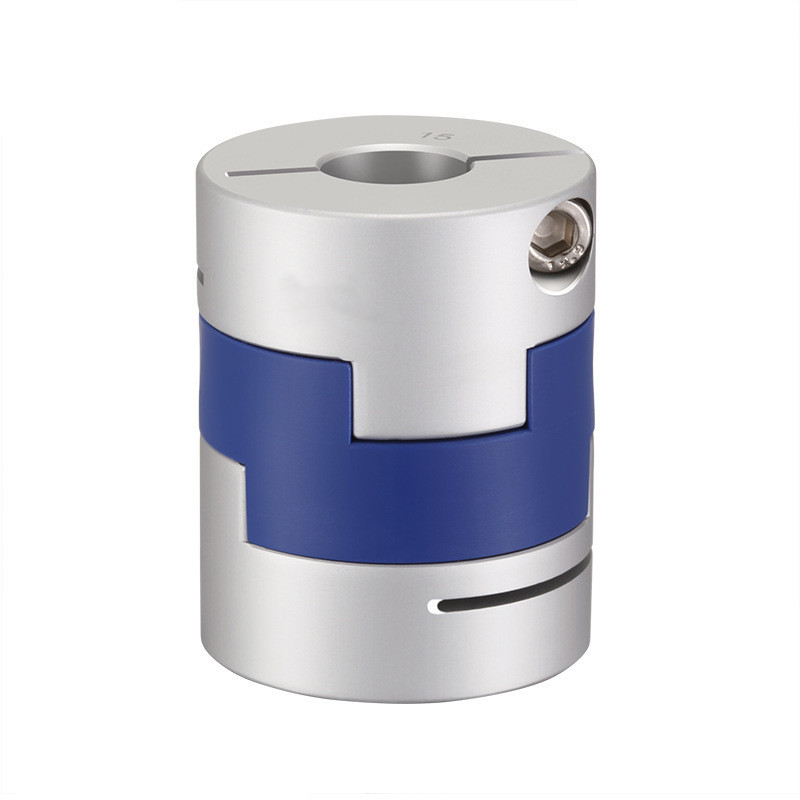

Şaft Kaplin GHC Serisi Alüminyum Esnek 40x50mm Oldham Stil Kaplin
Ürünler Tanıtımı
Bunlar Oldham bağlantıları.Her türlü kaplin imalatı yapan bir firmayız.Özel kaplinler de kabul edilebilir.
Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutma sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.
Şekli hafiftir ve kurulumu kolaydır, bu da işletmelerin işlenmesi ve üretimi için zaman kazandırır.İkincisi, yağ korozyonuna dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.
Şaft kovanı ile ara parça arasındaki kayma, büyük radyal ve açısal sapmalara izin verebilir.Ortadaki özel tümsek tasarımı destekleyici bir rol oynayabilir ve eksenel yükü en aza indirmek için eğilme momenti olmadan büyük açısal sapmalara izin verebilir.
Oldham bağlantısının avantajları:
Her şeyden önce şekli hafif ve montajı kolaydır, bu da işletmelerin işleme ve üretim için zaman kazandırır.İkincisi, yağ korozyonuna dayanıklıdır ve elektriksel olarak yalıtılabilir.Farklı kaydırıcı elastomerler mevcuttur.Burç ve orta parça arasındaki kayma, büyük radyal ve açısal sapmaları tolere edebilir.Açı sapması eğilme momenti oluşturmaz, böylece eksenel yük en aza indirilir.
İkincisi, yapı basittir, boyut aralığı geniştir, atalet momenti küçüktür, kullanım uygundur ve görsel inceleme için uygundur.Üstün yağ korozyon direnci ve elektrik yalıtımı, yanlış hizalamanın neden olduğu eksenel yükü en aza indirir ve burç ile orta arasındaki kayma, büyük radyal ve açısal yanlış hizalamaları tolere edebilir.
Diğer kaplinlerle karşılaştırıldığında, her şeyden önce, şekli özellikle hafif görünür ve bu tür şeyler en göz alıcıdır ve ortadaki çapraz sürgü, aralarından seçim yapabileceğiniz farklı renklere sahiptir ve ayrıca kurulumu kolaydır. .Zahmetli değil.En büyük şey, bakımdan tasarruf edebilmesi ve aynı zamanda elektrikten, kirlenmeye ve korozyona karşı yalıtılabilmesi ve hizmet ömrünün nispeten uzun olmasıdır.Çok ekonomik ve uygun bir kaplindir.
Daha fazla bilgi için bize hoş geldiniz!
Ürün Parametreleri
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
atalet momenti (Kg.M2) |
Mil kovanı malzemesi | Şarapnel malzemesi | yüzey işleme | ağırlık (G) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0,2 | 8500 | 30 | 5,5x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0,2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0,2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0,2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0,2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0,2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0,2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0,2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0,2 | 3600 | 520 | 4,2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0,2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0,2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0,2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0,2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0,2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0,2 | 2500 | 1260 | 4.1x10-5 | 520 |
