Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: LM10
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-100mm |
Uzunluk: |
90mm |
Ağırlık: |
0.45kg |
dokunuş: |
2800 Tn /N·m |
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-100mm |
Uzunluk: |
90mm |
Ağırlık: |
0.45kg |
dokunuş: |
2800 Tn /N·m |

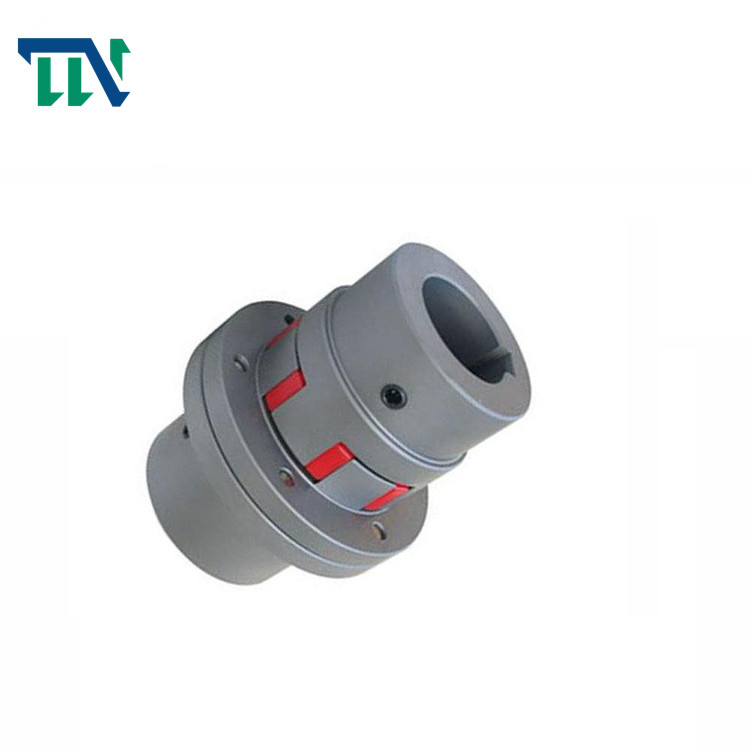

LMD Serisi Şaft Kaplini Esnek Erik Şaft Kaplini Flanşlı Tek Çeneli Cnc Şaft Kaplini
Ürün Özellikleri
Changzhou Tianniu Fabrikası erik kaplinler, rijit kaplinler, üniversal kaplinler, çapraz kayar kaplinler, sarma kaplinler, körük kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
mlZ serisi quincunx elastik kaplinin uygulama kapsamı ve performans özellikleri:
1. MlZ serisi quincunx elastik kaplin, esas olarak iki dışbükey diş tarafından yakından örülür ve tork iletmek için radyal ekstrüzyona tabi tutulur.İki eksen nispeten ofset olduğunda, elastik eleman karşılık gelen elastik deformasyona sahip olacak ve otomatik dengeleme rolünü oynayacaktır.
2. Quincunx elastik kaplin, metalurji, madencilik, petrol, kimya endüstrisi, kaldırma, ulaşım, hafif sanayi, tekstil gibi sık başlatma, ileri ve geri dönüş, orta yüksek hız, orta tork ve yüksek güvenilirlik ile çalışma yerleri için uygundur. su pompası, fan, vb. Çalışma ortamı sıcaklığı -35 ℃ ~ + 80 ℃, şanzıman nominal torku 25 ~ 12500nm ve izin verilen hız 1500 ~ 15300r / dak.
3. Diğer kaplinlerle karşılaştırıldığında, quincunx elastik kaplin aşağıdakilere sahiptir:
Çeşitli yıldız kaplin stilleri ve diğer düzinelerce çeşit üretebiliriz.Şirket, standart dışı çeşitli kaplinlerin tasarımını ve üretimini üstlenmektedir.Kısa inşaat süresi (üretim süresi 4-7 gün), güvenilir kalite, uygun fiyat, mükemmel ithalat ikamesi, yeterli stok ve ürün mevcudiyeti.
Ürün Parametreleri
| Tip | torkTn /N·m | RPM[n]/ r·min-1 | Delik boyutu d1,d2,dz |
L | L0 | D | D1 | Tip | m/kg | ben/kg·m2 | |
| Sertlik | |||||||||||
| Aha) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
