Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GH serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: Müzakere
Fiyat: Negotiation
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Oldham Şaft bağlantısı |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
Modeli: |
GH serisi |
Yapı: |
Oldham Şaft bağlantısı |
Garanti: |
12 ay |
Yüzey işleme: |
anodik oksidasyon tedavisi |
Esnek veya sert: |
Esnek |
İsim: |
Oldham Şaft bağlantısı |
Malzeme: |
Alüminyum Çelik |
İç çap: |
16-70mm |
Modeli: |
GH serisi |
Yapı: |
Oldham Şaft bağlantısı |
Garanti: |
12 ay |
Yüzey işleme: |
anodik oksidasyon tedavisi |
Esnek veya sert: |
Esnek |

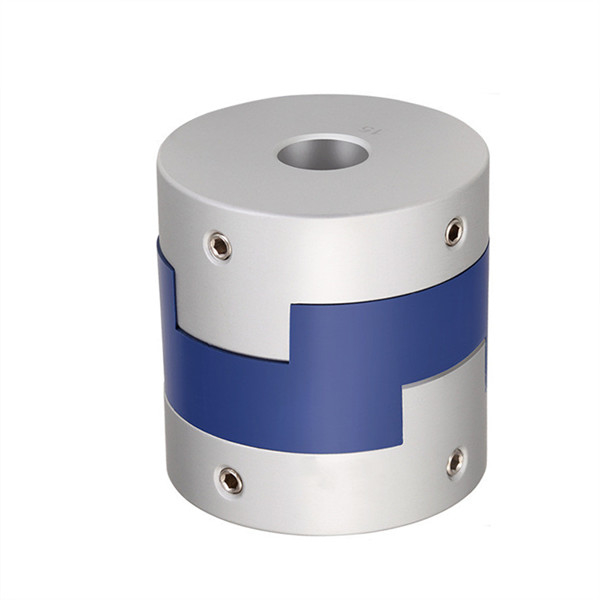

GH Serisi Shanf Kaplin Kayar Blok Oldham Esnek Kaplin Makinesi
Ürünler Tanıtımı
Oldham tipi şaft kaplini, şaftın etrafına eşit şekilde kenetlenecek ve şafta zarar vermeden sabit vidalı kaplinlere göre daha fazla tutma sağlayacak şekilde tasarlanmıştır.Ardından sabitlemek için sıkıştırma vidalarını sıkın.
Ürün Özellikleri
Changzhou Tianniu Fabrikası erik kaplinler, rijit kaplinler, üniversal kaplinler, çapraz kayar kaplinler, sarma kaplinler, körük kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
>Tianniu Marka Oldham şaft kaplinleri, iyi aşınma direncine, korozyon direncine ve elektrik yalıtımına sahip kolloid malzeme ithal PA66 kullanır
>Tianniu Marka Oldham mil kaplinleri kullanımısürgülü tasarım, radyal ve açısal sapmayı daha etkili bir şekilde telafi edebilir
>Tianniu Marka Oldham mil kaplinleri kullanımıayrılabilir tasarım, kurulumu kolay
>Tianniu Marka Oldham mil kaplinlerisıkma vidasının sabitleme yöntemi
Üretim Çizimleri
Üretim Veri Sayfası
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | F | M | sıkma vidası torku (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3,55 | M3 | 0.7 |
| GH-20X25 | 5,6,6,35,7,8,9,9,525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
atalet momenti (Kg.M2) |
Mil kovanı malzemesi | Şarapnel malzemesi | yüzey işleme | ağırlık (G) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0,2 | 9000 | 30 | 3,3x10-7 | Yüksek mukavemetli alüminyum alaşım | PA 6 6 | eloksal tedavisi | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0,2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0,2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0,2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0,2 | 3600 | 520 | 2,3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0,2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0,2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0,2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0,2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0,2 | 2500 | 1260 | 3,9x10-4 | 445 |
