Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z9
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z9 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,24-146 KG |
Dış çap: |
47-495mm |
kalınlık (mm): |
37-77 |
Delik boyutu: |
19-1000mm |
Tork (kNm: |
14-1000 |
Model numarası: |
Z9 kilitleme düzeneği |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0,24-146 KG |
Dış çap: |
47-495mm |
kalınlık (mm): |
37-77 |
Delik boyutu: |
19-1000mm |
Tork (kNm: |
14-1000 |

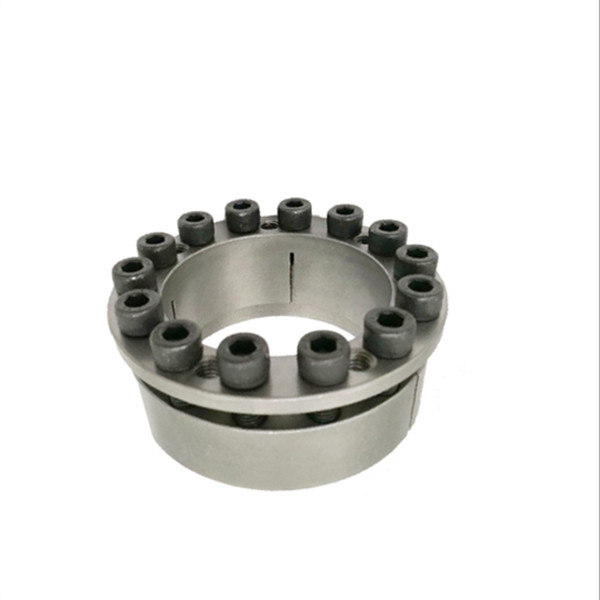

Maden Tamburu Anahtarsız Kilitleme Tertibatı Z Serisi Z9-300*375
Ürün Özellikleri
Kilit tertibatı, bir tür anahtarsız bağlantı cihazıdır.İlkesi ve amacı, parçalar ve mil arasındaki anahtarsız bağlantıyı gerçekleştirmek için yüksek mukavemetli germe cıvatalarının hareketi yoluyla iç halka ile şaft arasında ve dış halka ile göbek arasında büyük bir sıkıştırma kuvveti oluşturmaktır.
Yükü taşırken, tork, eksenel kuvvet veya ikisinin birleşik yükü, kilitleme düzeneğinin parçalar ve millerle birlikte oluşturduğu basınç ve buna eşlik eden sürtünme ile iletilir.
Kilitleme tertibatı bağlantısının aşağıdaki avantajları vardır: yüksek merkezleme hassasiyeti;Uygun kurulum / ayarlama / sökme;Yüksek mukavemet, kararlı ve güvenilir bağlantı;Aşırı yük durumunda, özellikle ağır yük iletmek için uygun olan ekipmanı hasardan koruyabilir.
Kurulum yöntemi
1. İlk olarak, kilitleme düzeneğinin yüzeyini ve bağlı parçanın bağlantı yüzeyini silin ve eşit şekilde ince bir tabaka yağlama yağı (molibden disülfür veya silikon katkıları olmadan) uygulayın.
2. Tasarımda belirtilen konuma gelmesi için bağlı parçayı mile doğru itin.Cıvatayı gevşeten kilitleme düzeneğini bağlantı yerine yumuşak bir şekilde takarak, bağlı parçanın eğilmesini önleyin ve ardından cıvatayı elle sıkın.
3. Montaj civatalarını kilitlemek için tork anahtarı kullanılacaktır.Cıvataları çapraz, çapraz ve eşit şekilde sıkın ve şu adımları izleyin: (1) 1 / MA değeriyle sıkın;(2) 1 / 2mA değerinde sıkın;(3) Ma değeri ile sıkın;(4) Tüm cıvataları Ma değeri ile kontrol edin
Ürün Parametreleri
|
temel boyutlar |
iç altıgen başlı cıvata |
Nominal yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
|||||||
| D | D | L | L1 | e | B |
boyutlar |
adet |
F1(kN) | MT(kN·m) | |||
| mm | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
