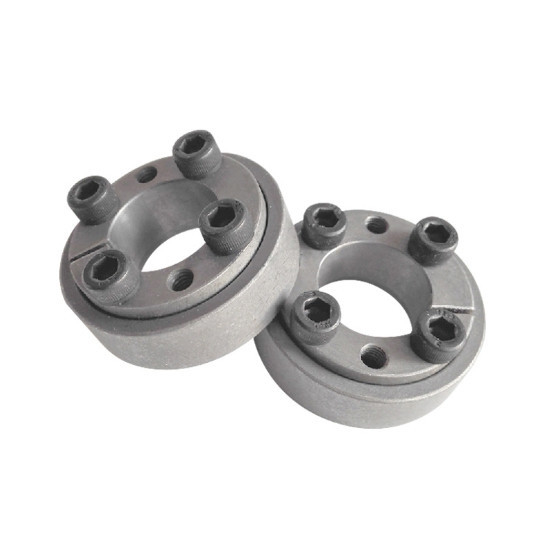

Otomasyon Ekipmanları için Z10-30*60 Şaft Kilitleme Tertibatı

Brand Name:	Tianniu
Model Number:	Z10
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü

Detail Information

Product Description

Detail Information

Menşe yeri:

Çin

Sertifika:

ISO-9001

Model numarası:

Z10 kilitleme düzeneği

Malzeme:

GCr15 Rulman Çeliği

Ağırlık:

0,06-22 KG

Dış çap:

32-300mm

kalınlık (mm):

37-77

Delik boyutu:

12-180mm

Tork (kNm:

14-1000

Ambalaj bilgileri:

Uçakla deniz yoluyla kartonlar

Yetenek temini:

ayda 1000

Vurgulamak:

30x60 Şaft Kilitleme Tertibatı

Otomasyon Ekipmanları Şaft Kilit Tertibatı

Z10 Şaft Kilitleme Cihazı

Product Description

Otomasyon Ekipmanları için Z10-30 * 60 Kilitleme Cihazı Kilitleme Tertibatı

Ürün Özellikleri

Kilitleme düzeneğini kasanın ötesine monte ederken kurulum sırasına özel dikkat gösterilmelidir.yaylı debriyaj yatağı.Hassas rulmanlar ayrıca pozitif ve negatif uçlara da dikkat etmelidir.Tersine monte edilirlerse, dinamik dengesizliğe neden olur ve yatakların performansı etkilenir.

Mil üzerinde veya yatak yuvasında ultra hassas eğik bilyalı rulmanların eksenel konumlandırılması genellikle kilitleme somunları veya uç kapakları kullanır.Bunlarkilitleme tertibatıkararlı destek ve konumlandırma sağlamak için yüksek geometrik doğruluk ve iyi mekanik dayanım gerektirir.

Arıza ve tedavi

Çalışmadaki büyük torkun uzun süreli iletimi nedeniyle, genleşme manşonunun metal yorulma deformasyonuna neden olması kolaydır, bu da genleşme manşonu ve bağlantı elemanları arasında yorulma aşınmasına neden olur.Aynı zamanda sinterleme makinesinin büyük olması nedeniyle tamiri zordur.Bu sorunları çözmek için, yerinde onarım için polimer kompozitler kullanılabilir.Parçalar ile ekipmanın çalışma durumu ve aşınması arasındaki uyum ilişkisi genellikle parçalar ve kalıp onarım süreci arasında karşılık gelen ilişkiye sahiptir.

Onarım temel olarak aşağıdaki adımlara ayrılır: ilk olarak muylunun aşınmış parçaları ve dişlinin iç deliği temiz, kuru ve pürüzlü olacak şekilde işlenir ve ana metal rengi açığa çıkar.Şaft çapının yüzeyi polimer metal onarım malzemesi 2211f ile kaplanır, bir cetvelle kazınır ve katılaştırılır;Dişlinin iç deliğinin yüzeyi işlenmeli ve aşınma izini düzleştirmek ve sağlamlaştırmak için polimer metal tamir malzemesi uygulanmalıdır;Malzeme ısıtıldıktan ve katılaştıktan sonra, malzemenin yüzeyi parlatılır ve tesviye edilir ve kalıp olarak kilitleme düzeneğinin iç halkası kullanılır.

Mil çapı yüzeyinin onarılan kısmını boyuta göre ayarlayın, ayak kenarını parlatın ve ardından onarılan boyutu ölçün;Son olarak, kilitleme tertibatının iç ve dış halkaları, genel montaj için polimer metal tamir malzemeleri ile kaplanır.

Ürün Parametreleri

Otomasyon Ekipmanları için Z10-30*60 Şaft Kilitleme Tertibatı 0

boyut					Soket başlı vidalar	Nominal yük		Vida sıkma torku	Ağırlık
D	D	dw	BEN	H	d1	Ft	dağ	MA(Nm)	(Kilogram)
12	32	10	9	11	M5×8	8	0,038	5	0.06
14	37	12	9	11	M5×8	9	0,052	5	0.08
16	41	14	12	15	M5×12	13	0.09	5	0.12
18	44	15	12	15	M5×12	10	0.08	5	0.12
18	44	16	12	15	M5×12	14	0,112	5	0.12
20	47	17	12	15	M5×12	16	0,14	5	0,15
20	47	18	12	15	M5×12	20	0,184	5	0,15
24	50	19	14	18	M5×12	17	0,16	5	0.2
24	50	20	14	18	M5×12	20	0.2	5	0.2
24	50	22	14	18	M5×12	25	0,28	5	0.2
30	60	24	1 6	20	M5×12	23	0,28	5	0.3
30	60	25	1 6	20	M5×12	25	0,32	5	0.3
30	60	26	1 6	20	M5×12	27	0,36	5	0.3
36	72	28	18	22	M6×16	37	0,55	12	0.4
36	72	30	18	22	M6×16	43	0,68	12	0.4
36	72	31	18	22	M6×16	46	0,74	12	0.4
44	80	34	20	24	M6×16	41	0.7	12	0.6
44	80	35	20	24	M6×16	44	0,77	12	0.6
44	80	36	20	24	M6×16	47	0,85	12	0.6
50	90	38	22	26	M6×16	55	1.1	12	0.8
50	90	40	22	26	M6×16	64	1.32	12	0.8
50	90	42	22	26	M6×16	72	1.54	12	0.8
55	100	42	23	29	M6×16	54	1.13	12	1.1
55	100	45	23	29	M6×16	66	1.5	12	1.1
55	100	48	23	29	M6×16	77	1.85	12	1.1
62	110	48	23	29	M6×16	69	1.6	12	1.3
62	110	50	23	29	M6×16	77	1.92	12	1.3
62	110	52	23	29	M6×16	84	2.17	12	1.3
68	115	50	23	29	M6×16	73	1.8	12	1.4
68	115	55	23	29	M6×16	90	2.44	12	1.4
68	115	60	23	29	M6×16	103	3.1	12	1.4
75	1 38	55	25	31	M8×25	97	2.7	29	1.7
75	1 38	60	25	31	M8×25	117	3.52	29	1.7
75	1 38	65	25	31	M8×25	133	4.3	29	1.7
80	145	60	25	31	M8×25	108	3.25	29	1.9
80	145	65	25	31	M8×25	121	3,97	29	1.9
80	145	70	25	31	M8×25	133	4.7	29	1.9
90(85,90)	155	65	30	38	M8×25	145	4.7	29	3.3
	155	70	30	38	M8×25	170	5.98	29	3.3
	155	75	30	38	M8×25	190	7.2	29	3.3
100(95.100)	170	70	34	43	M8×25	170	5.91	29	4.7
	170	75	34	43	M8×25	200	7.42	29	4.7
	170	80	34	43	M8×25	220	8.9	29	4.7
110(105.110)	185	80	39	40	M10×30	226	9.05	58	5.9
	185	85	39	40	M10×30	255	10.38	58	5.9
	185	90	39	40	M10×30	280	12.6	58	5.9
125(120,125,130)	215	90	42	53	M10×30	280	12.85	58	8.3
	215	95	42	53	M10×30	315	14.98	58	8.3
	215	100	42	53	M10×30	340	17	58	8.3
140(135.140)	230	100	46	58	M12×35	370	18.5	100	10
	230	105	46	58	M12×35	400	21.1	100	10
	230	110	46	58	M12×35	431	23.7	100	10
155(55.160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30.2	100	15
165(165.170)	290	120	56	68	M16×40	525	34.5	240	22
	290	125	56	68	M16×40	620	38.6	240	22
	290	130	56	68	M16×40	660	42.8	240	22
175(175.180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46.2	240	22
	300	140	56	68	M16×40	720	50.6	240	22
