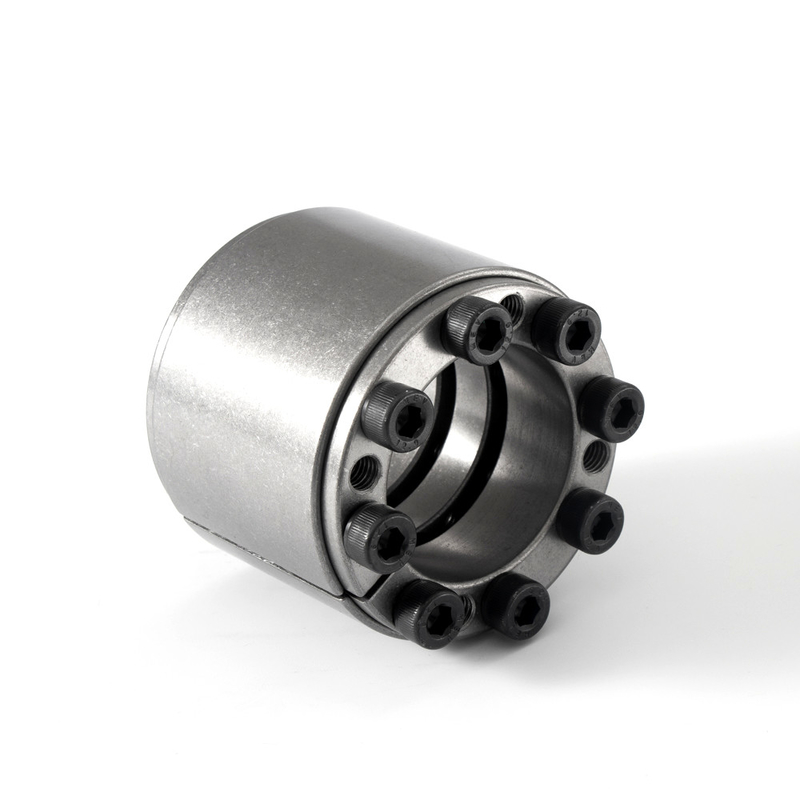

Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı

Name: Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Z12A
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Z12A
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

Çin

Sertifika:

ISO-9001

Model numarası:

Z12A Kilit Tertibatı

Malzeme:

GCr15 Rulman Çeliği

Ağırlık:

0,42-144 KG

Dış çap:

55-695mm

kalınlık (mm):

60-155

Delik boyutu:

20-600mm

Tork (kNm:

7.5-1240

Ambalaj bilgileri:

Uçakla deniz yoluyla kartonlar

Yetenek temini:

ayda 1000

Vurgulamak:

Koni Sıkıştırma Elemanları Kilitleme Cihazı

Z12A Kilitleme Tertibatı

Koni Sıkıştırma Elemanları Kilitleme Tertibatı

Product Description

Z12-228*285 Koni Sıkıştırma ElemanlarıMakine için Kilitleme Cihazı Kilitleme Tertibatı

Z12 açıklamasıCihaz kilitleniyor

Genleşme manşonunun ana amacı, yükü iletmek için parçalar (dişliler, volanlar, kasnaklar vb.) ile şaft arasındaki bağlantıyı gerçekleştirmek için yivlerin ve tek anahtarların işlevini değiştirmektir.

Yük altındayken, tork, eksenel kuvvet veya ikisinin birleşik yükü, genleşme manşonunun ve parçaların birleşik basıncı ve beraberindeki sürtünme kuvveti tarafından iletilir.

Kullanıldığında, yüksek mukavemetli cıvataların hareketiyle, iç halka ile mil arasında ve dış halka ile göbek arasında büyük bir tutma kuvveti üretilir.

Ürün Parametreleri

Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı 0

基本尺寸 temel boyutlar					内六角螺钉iç altıgen başlı cıvata		额定负荷 Nominal yük		Pf (N/mm2)	M_A (N·m)	G (kilogram)
D	D	BEN	L	L₁	规格 boyutlar	数量 adet	F_T(kN)	M_T(kN·m)
mm					规格 boyutlar	数量 adet	F_T(kN)	M_T(kN·m)
25								0,84	297		0.42
28	55	32	40	46	M6	6	67	0.94	265	17	0,44
30								1.00	248		0,47
35	60			60	M6		74	1.30	165	17	1.0
40	75	44	54	62	M8	7	145	2.90	282	41	1.0
45	75			62	M8		145	3.26	251	41	1.2
50	80					8	165	4.15	200		1.4
55 60	85 90	56	64	72	M8	9 10	186 207	5.15 6.20	205 202	41	1.6 1.7
65	95					10	207	6.75	187		1.9
70	110					10	329	11.5	223		3.1
80	120	70	78	88	M10	11	362	14.5	215	83	3.5
90	130					12	390	17.8	208		3.8
100	145					14	527	26.3	200		6.1
110	155	90	100	112	M12	17	575	31.8	198	145	6.2
120	165					18	670	40.4	212		7.2
130	180					16	759.0	49	180		11.1
140 150	190 200	104	116	130	M14	18 19	842.8 896.8	59 67	186 185	230	11.8 12.6
160	210					20	950.0	76	183		13.4
170	225					19	1223.5	104	172		19.6
180	235					20	1288.8	116	172		20.6
190	250					21	1363.0	129	172		23.8
200	260	134	146	162	M16	22	1427.5	143	172	355	24.9
220	285					24	1581.8	174	172		29.6
240	305					26	1725.0	207	172		31.9
260	325					28	1846.0	240	170		34.3

280	355					24	2428	340	161		52
300 320	375 405	165	177	197	M20	25 28	2540 2881	381 461	168 175	690	55.3 67.3
340	425					29	2994	509	171		71
360	455					28	3588	646	169		96.5
380	475					30	3821	726	170		101.2
400	495					31	3960	792	168		106
420	515					32	4100	861	165		110.7
440	535					24	4260	937	165		110
460	555					24	4300	980	158		113
480	575	190	202	224	M22	28	5000	1200	176	930	118
500	595					28	5100	1240	169		122
520	615					30	5330	1390	174		126
540	635					30	5400	1440	168		131
560	655					32	5680	1590	172		135
580	675					33	5800	1705	172		140
600	695					33	5860	1760	166		144

Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı 1

Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı 2

Z12-228 * 285 Koni Sıkıştırma Elemanları Kilitleme Cihazı Makine İçin Kilitleme Tertibatı 3
