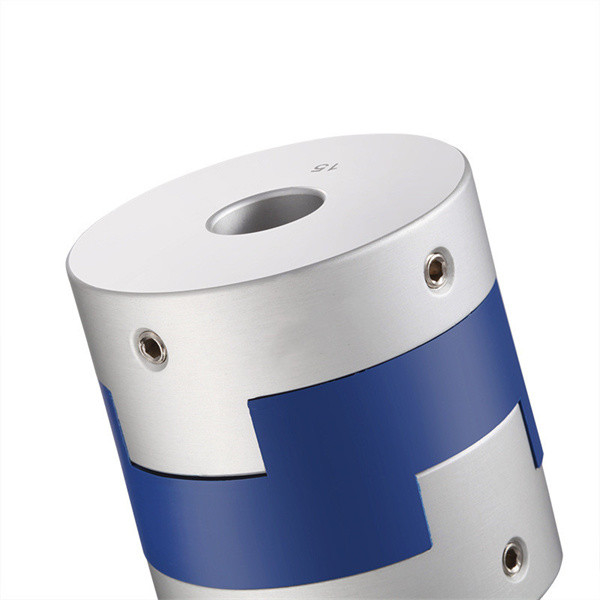

Endüstriyel Otomasyon için GH-25*28 Serisi Oldham Şaft Kaplini

Endüstriyel Otomasyon için GH-25*28 Serisi Oldham Şaft Kaplini

Brand Name:	Tianniu
Model Number:	GH Series
MOQ:	2 adet
Delivery Time:	5-10 iş günü

Detail Information

Product Description

Detail Information

Place of Origin:

China

tork:

0,7-10,5 Nm

Ağırlık:

6-445 G

Renk:

Gümüş

Delik Çapı:

4-40mm

Malzeme:

Alüminyum

Dış çap:

16-70 mm

en yüksek hız:

2500-9000 devir/dakika

Uzunluk:

18-77 mm

Ambalaj bilgileri:

Uçakla deniz yoluyla kartonlar

Yetenek temini:

ayda 10000

Vurgulamak:

Otomasyon Oldham Çubuk Koplama

GH Serisi Oldham Kablosu

GH 25x28 Oldham Çubuk Koplama

Product Description

Ürün Tanımı:

Oldham Çapı Koplama

Oldham Shaft Coupling, Oldham Disk Coupling olarak da bilinir.Bu bağlantı hafif ağırlığı ile karakterize edilir, dayanıklı yapısı ve hassas boyutları. 6-445 G ağırlık aralığı, 4-40 mm delik çapı ve 2500-9000 RPM maksimum hıza sahiptir. Gümüş rengi zarif ve modern bir görünüm sağlar.

Oldham Shaft Coupling, endüstrinin en zorlu gereksinimlerini karşılamak için tasarlanmıştır.Yüksek dayanıklılık ve korozyon direnci, geniş bir uygulama yelpazesi için uygundurAynı zamanda mükemmel titreşim damping, düşük gürültü ve uzun ömür sağlamak için tasarlanmıştır.

Oldham Shaft Coupling, üstün performans ve güvenilirlik gerektiren uygulamalar için mükemmel bir seçimdir.Gümüş rengi ve hafif yapısı hem endüstriyel hem de tüketici uygulamaları için mükemmel bir seçim yapar.

Özellikleri:

Ürün Adı: Oldham Çubuk Koplama
Malzeme: Alüminyum
Çukur çapı: 4-40 mm
Maksimum Hız: 2500-9000 RPM
Döngü: 0.7-10.5 N.m.

Teknik parametreler:

Endüstriyel Otomasyon için GH-25*28 Serisi Oldham Şaft Kaplini 0

Model parametresi	Ortak boru çapı d1,d2	ΦD	L	LF	LP	F	M	sıkıştırma vida döngüsü (N.M.)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

Model parametresi	İsimlendirilmiş tork (N.M) *	izin verilen eksantriklik (mm) *	izin verilen bükme açısı (°) *	izin verilen aksal sapma (mm) *	En yüksek hız rpm	statik torsiyon sertliği (N.M/rad)	İnerti anı (Kg.M2)	Çapa kapağının malzemesi	Şarapnel malzemesi	Yüzey işleme	Ağırlık (g)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	Yüksek dayanıklılıklı alüminyum alaşımı	P A 6 6	Anodizasyon işlemi	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

Parametreler	Spesifikasyon
Ürün Adı	Oldham Çapı Koplama
Ağırlık	6-445 G
Döner	0.7-10.5 N.m.
Montaj Tipi	Çubukları ayarlayın.
Dış çapı	16-70 mm
Malzeme	Alüminyum
Renk	Gümüş
Çukur çapı	4-40 mm
En yüksek hız	2500-9000 RPM
Uzunluk	18-77 mm
Türü	Döner Çaplı Koplama, Çaplı Sürücü Koplama

Uygulamalar:

Tianniu GH Serisi Oldham Shaft Coupling, bir tahrik sisteminde iki şaftı bağlamak için uygun maliyetli ve güvenilir bir çözümdür.Ağırlığı hafif ama dayanıklı ve korozyona dayanıklıBu bağlantı, güvenli ve hassas bir şaft düzeni sağlamak ve titreşimleri azaltmak için tasarlanmıştır. 16-70 mm dış çaplı geniş bir yelpazede ve 6-445 g ağırlıklarda mevcuttur.Çeşitli uygulamalar için uygun hale getirir. Yapılandırılmış vida montaj türü ile kurulumu kolaydır ve konveyörler, pompalar, kompresörler ve motorlar gibi yüksek hızlı şaft sürücüleri için mükemmeldir.Aynı zamanda dar alanlar için de uygundur.. Tianniu GH Serisi Oldham Çapı Koplama güvenilir çapı tahrik koplama performansı arayanlar için ideal bir seçimdir.

Ambalaj ve Nakliye:

Oldham Çubuk Koplama Paketleme ve Nakliye:

Oldham şaft bağlantıları genellikle plastik torbalarda, karton kutularda veya ahşap kutularda gönderilir.Önce kabarcık kağıdıyla sarılırlar ve sonra uygun konteynere paketlenirler.Ek koruma için, paket, el değmemiş bir bantla kapatılabilir.

Endüstriyel Otomasyon için GH-25*28 Serisi Oldham Şaft Kaplini 1
