Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z8
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z8 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0.25-61KG |
Dış çap: |
47-495mm |
kalınlık (mm): |
37-77 |
Delik boyutu: |
20-400mm |
Tork (kNm: |
162-45000 |
Model numarası: |
Z8 kilitleme tertibatı |
Malzeme: |
GCr15 Rulman Çeliği |
Ağırlık: |
0.25-61KG |
Dış çap: |
47-495mm |
kalınlık (mm): |
37-77 |
Delik boyutu: |
20-400mm |
Tork (kNm: |
162-45000 |

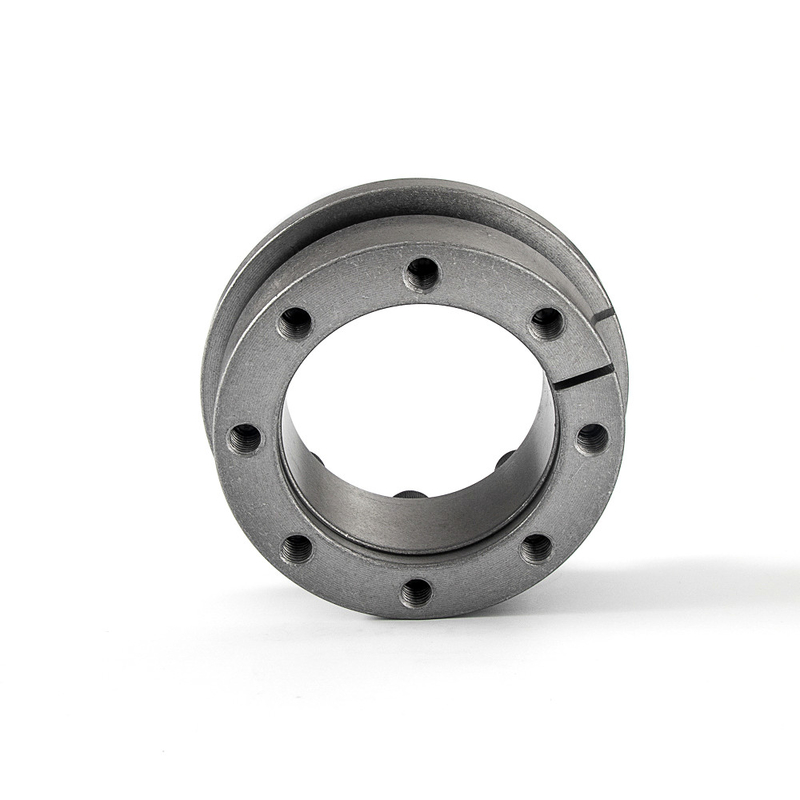

Z8-50*80 Serisi Kilitleme Montajı Anahtarsız Çubuk Kilitleme Montajı
Ürün Özellikleri
Z8 kilitleme sistemi
Eksen eksensel olarak hareket etmediğinde geçerlidir.
Tam konumu belirlenebilir.
Şirketimiz Tianniu, 1987'de bu standarda uygun çeşitli genişleme mangallarının kapsamlı araştırma ve geliştirilmesine başladı.Bu standartta tüm tip genişleme kollarının geliştirilmesini tamamladık.Ve tekstil, ambalaj, gıda, hafif sanayi, metalürji, kağıt üretimi, baskı, alet makineleri, makine merkezleri, dövme alet makineleri,ve metallürjik makineler ve genel makineler ve diğer makineler, iyi bir itibar aldı ve makine endüstrisi ürünleri beceri geliştirdi. ve özel kullanıcı ihtiyacı göre standart olmayan kilitleme Montaj geliştirebilir.
Kilitleme montajı yaygın olarak kullanılır:
Madencilik makineleri, metallürji makineleri, ambalaj makineleri, tütün makineleri, tekstil makineleri, baskı makineleri, kılıç makineleri, mühendislik makineleri,Her türlü alet makinesi ve değiştirilebilir makinelerÖrneğin: kemer katranı, dişli, dişli, pervane, büyük ve küçük fan, solucan veya şaft ile doğrudan bağlantı ve diğer aktarım bağlantıları
Ürün parametreleri
|
Temel boyutlar |
İç altıgen başlı vida |
İsimlendirilmiş yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
boyutları |
Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 Temel boyutlar |
İç altı köşeli vidaiç iç altıgen başlı bult |
额定负荷 İsimlendirilmiş yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 boyutları |
Sayı Qty |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12×30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18×50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
