Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z5
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z5 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
4.1-170Kg |
Dış çapı: |
120-390 |
kalınlık (mm): |
62-136 |
Delik boyutu: |
100-600 |
Tork (kNm: |
145-1600 |
Model numarası: |
Z5 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
4.1-170Kg |
Dış çapı: |
120-390 |
kalınlık (mm): |
62-136 |
Delik boyutu: |
100-600 |
Tork (kNm: |
145-1600 |

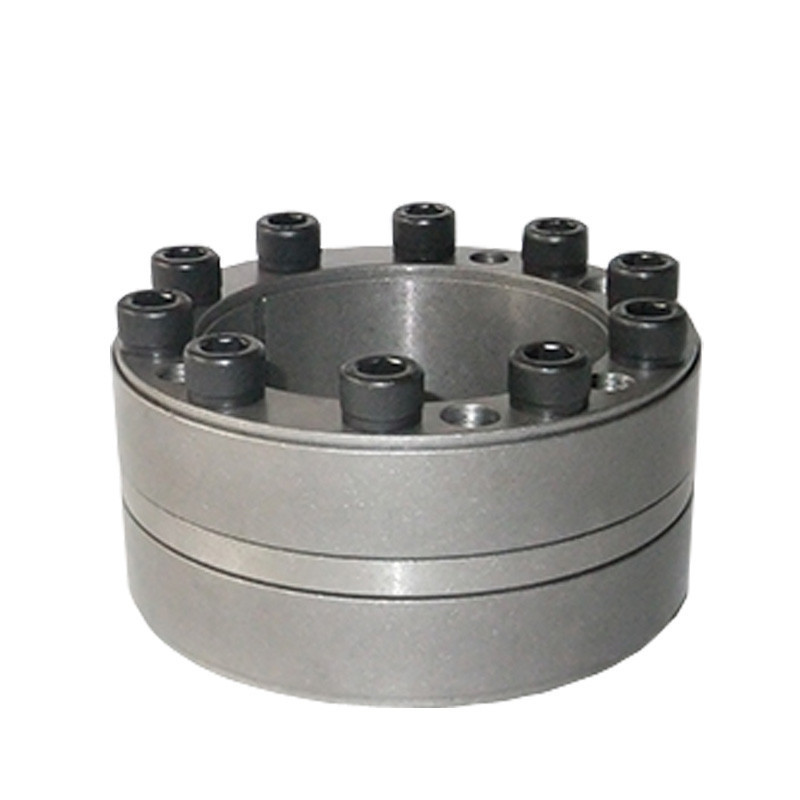

Kilitleme Montajı Anahtarsız Cihaz Z5-180*235 Kilitleme Montajları Gücü
Koruma talimatları
1Montajdan sonra, kilitleme montajının ve bult başının açık uç yüzünü pas karşıtı yağ lekesi ile kaplayın.Genişleme bağlantı kolunun açık uç yüzü düzenli olarak pas karşıtı yağla kaplanır..
2Koroziv ortamda çalışması gereken kilitleme bileşeni için, kilitleme bileşeni paslanmasını önlemek için özel koruma (kapak plağı eklemek gibi) kabul edilmelidir.
Güvenlik önlemleri ve yeniden kullanım
1Bu ürün kaldırma makinesinde kullanılırsa veya makineye yüklenirse, güvenliği sağlamak için güvenlik cihazları ayarlanmalıdır.
2- Boşaltmak kesinlikle yasaktır.
Tekrar kullanım sırasında, kilitleme bileşeni sadece kir, korozyon ve hasar olmadığı doğrulanmışsa kullanılabilir.9
Ürün parametreleri
|
Temel boyutlar |
İç altıgen başlı vida |
İsimlendirilmiş yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
||||||
| d | D | Ben... | L | L1 |
boyutları |
Qty |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Kilitleme bileşeni seçimi aşağıdaki gereklilikleri karşılamalıdır:
A. Şanzıman tork: MT ≥ M
B. Saklama aksel gücü: ft ≥ FX
C. Işınlama gücü: ft ≥ f2x + (MD / 2x10-3) 2
D. Yerçekimi radyal kuvveti: Pt ≥ FR / d1x103, burada:
M ̄ aktarılacak tork, kn · m;
FX ̄ taşınması gereken eksen gücü, kn;
FT ̄ taşınması gereken radyal kuvvet, kn;
MT ̄ kilitleme bileşeninin nominal tork, kn · m;
FT ̄ kilitleme bileşeninin nominal aksel gücü; KN;
d. İç çapı ve kilitleme montajının iç halka genişliği, mm;
Pt ̄ kilitleme bileşeni ve şaft arasındaki birleşim yüzeyinde basınç, N / mm2
