Model numarası: |
Z5 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
4.1-170Kg |
Dış çapı: |
120-390 |
kalınlık (mm): |
62-136 |
Delik boyutu: |
100-600 |
Tork (kNm: |
145-1600 |
Model numarası: |
Z5 kilitleme tertibatı |
Malzeme: |
Çelik |
Ağırlık: |
4.1-170Kg |
Dış çapı: |
120-390 |
kalınlık (mm): |
62-136 |
Delik boyutu: |
100-600 |
Tork (kNm: |
145-1600 |

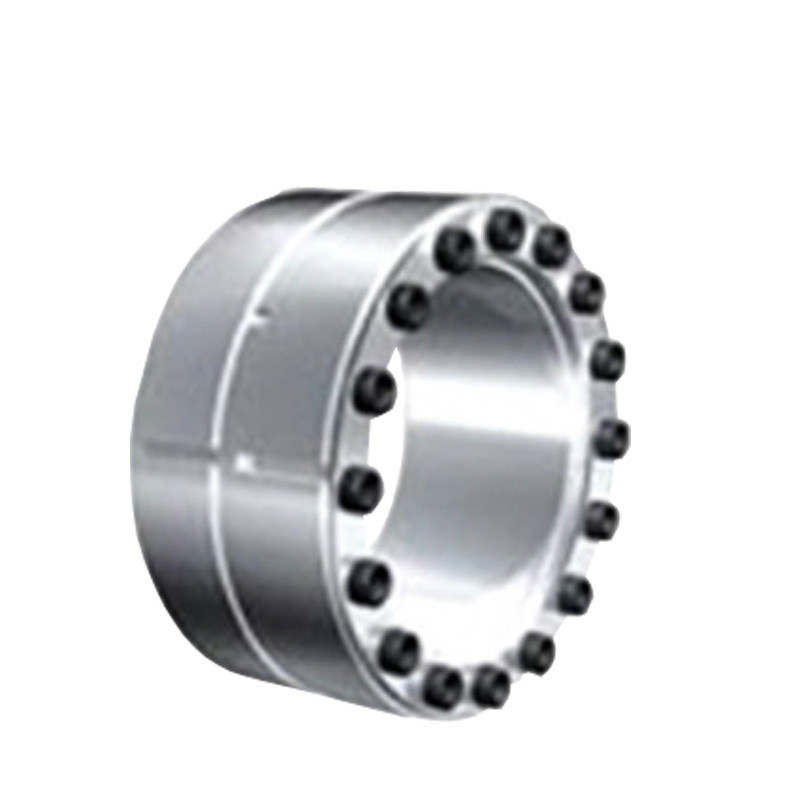

Anahtarsız cihaz Z5-110*155 Kilitleme Aygıtları Güç Çubuğu Kilitleme Aygıtı
Kilitleme bileşeni seçimi aşağıdaki gereklilikleri karşılamalıdır:
A. Şanzıman tork: MT ≥ M
B. Saklama aksel gücü: ft ≥ FX
C. Işınlama gücü: ft ≥ f2x + (MD / 2x10-3) 2
D. Yerçekimi radyal kuvveti: Pt ≥ FR / d1x103, burada:
M ̄ aktarılacak tork, kn · m;
FX ̄ taşınması gereken eksen gücü, kn;
FT ̄ taşınması gereken radyal kuvvet, kn;
MT ̄ kilitleme bileşeninin nominal tork, kn · m;
FT ̄ kilitleme bileşeninin nominal aksel gücü; KN;
d. İç çapı ve kilitleme montajının iç halka genişliği, mm;
Pt ̄ kilitleme bileşeni ve şaft arasındaki birleşim yüzeyinde basınç, N / mm2
Güvenlik önlemleri ve yeniden kullanım
1Bu ürün kaldırma makinesinde kullanılırsa veya makineye yüklenirse, güvenliği sağlamak için güvenlik cihazları ayarlanmalıdır.
2- Boşaltmak kesinlikle yasaktır.
Tekrar kullanım sırasında, kilitleme bileşeni sadece kir, korozyon ve hasar olmadığı doğrulanmışsa kullanılabilir.9
Ürün parametreleri
|
Temel boyutlar |
İç altıgen başlı vida |
İsimlendirilmiş yük |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
||||||
| d | D | Ben... | L | L1 |
boyutları |
Qty |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Koruma talimatları
1Montajdan sonra, kilitleme montajının ve bult başının açık uç yüzünü pas karşıtı yağ lekesi ile kaplayın.Genişleme bağlantı kolunun açık uç yüzü düzenli olarak pas karşıtı yağla kaplanır..
2Koroziv ortamda çalışması gereken kilitleme bileşeni için, kilitleme bileşeni paslanmasını önlemek için özel koruma (kapak plağı eklemek gibi) kabul edilmelidir.
