Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GB serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 PCS
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Model: |

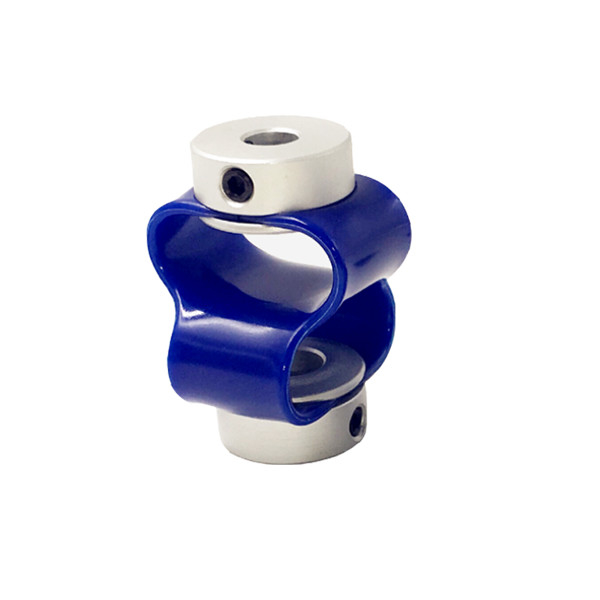

GB 8 Yazı Tipi Kodlayıcı Özel |
Malzeme: |
Alüminyum alaşımı |
Yapı: |
8 Yazı Tipi Kodlayıcıya özel |
Delik boyutu: |
34-82 mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
Yüzey Tedavisi: |
anodik oksidasyon tedavisi |
Model: |
GB 8 Yazı Tipi Kodlayıcı Özel |
Malzeme: |
Alüminyum alaşımı |
Yapı: |
8 Yazı Tipi Kodlayıcıya özel |
Delik boyutu: |
34-82 mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
Yüzey Tedavisi: |
anodik oksidasyon tedavisi |
Ürün Özellikleri
Metal diafragma bağlantısı: Servo motor, kodlayıcı, gezegenli azaltıcı, top vida, kompresör, karıştırıcı, kağıt makineleri, robot ve diğer mekanik ekipmanlar için uygundur.
Plum çiçeği bağlantısı: kodlayıcı, servo sistemi, motor yuvarlak sürücüsü, ambalaj makineleri, araç makinesi sürücüsü, pompa ve diğer makineler için uygundur.
Bellows bağlantısı: kodlayıcı, CNC makine aracı, konumlandırma sistemi, top vida, indeksleme plağı ve gezegen vites azaltıcısı için uygundur.vida çubuğu, vb.
Paralel bağlantı: adımlı motor, kodlayıcı, vida çubuğu vb. bağlantısı için uygundur. Çapraz kaydırıcı bağlantı: takometre, kodlayıcı, vida çubuğu, alet makinesi ve diğer makineler için uygundur.Evrensel bağlantı, katı bir koplama.
> Kodlayıcı için tasarlanmıştır
> İyi esneklik, kırılması kolay değil
> Elastomer, yağ ve oksidasyona karşı dirençli, poliüretandan yapılmıştır
Ürün parametreleri
| Model parametresi | Ortak boru çapı d1,d2 | ΦD | L | LP | S | F | M | sıkıştırma vida döngüsü (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Model parametresi | İsimlendirilmiş tork (N.M) * |
izin verilen eksantriklik (mm) * |
izin verilen bükme açısı (°) * |
izin verilen aksal sapma (mm) * |
En yüksek hız rpm |
statik torsiyon sertliği (N.M/rad) |
İnerti anı (Kg.M)2) |
Çapa kapağının malzemesi | Şarapnel malzemesi | Yüzey işleme | Ağırlık (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Yüksek dayanıklılıklı alüminyum alaşımı | PU |
Anodizasyon işlemi |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
