Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GB serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 PCS
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-7 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Model: |

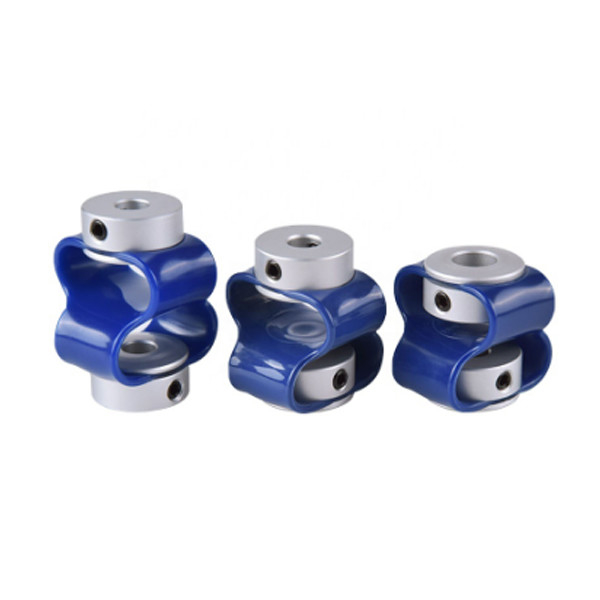

GB 8 Yazı Tipi Kodlayıcı Özel |
Malzeme: |
Alüminyum alaşımı |
Yapı: |
8 Yazı Tipi Kodlayıcıya özel |
Delik boyutu: |
34-82 mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
Yüzey Tedavisi: |
anodik oksidasyon tedavisi |
Model: |
GB 8 Yazı Tipi Kodlayıcı Özel |
Malzeme: |
Alüminyum alaşımı |
Yapı: |
8 Yazı Tipi Kodlayıcıya özel |
Delik boyutu: |
34-82 mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
Yüzey Tedavisi: |
anodik oksidasyon tedavisi |
Ürün Özellikleri
Bellows bağlantısı: kodlayıcı, CNC makine aracı, konumlandırma sistemi, top vida, indeksleme plağı ve gezegen vites azaltıcısı için uygundur.vida çubuğu, vb. Paralel birleştirme: adım motorunun, kodlayıcının, vida çubuğunun vb. bağlanması için uygundur. Çapraz kaydırıcı birleştirme: takometre, kodlayıcının, vida çubuğunun, alet makinesinin ve diğer makinelerin bağlanması için uygundur.Evrensel bağlantı, katı bir koplama.
Metal diyafram bağlantısı: Servo motor, kodlayıcı, gezegenli redüktör, küre vida, kompresör, karıştırıcı, kağıt makineleri, robot ve diğer mekanik ekipmanlar için uygundur.Kodlayıcı için uygundur, servo sistemi, motor yuvarlak sürücü, ambalaj makineleri, alet makineleri, pompa ve diğer makineler.
>Kodlayıcı için tasarlanmıştır
>İyi esneklik, kırılması kolay değil
>Elastomer, yağ ve oksidasyona dayanıklı poliüretan'dan yapılmıştır.
Ürün parametreleri
| Model parametresi | Ortak boru çapı d1,d2 | ΦD | L | LP | S | F | M | sıkıştırma vida döngüsü (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Model parametresi | İsimlendirilmiş tork (N.M) * |
izin verilen eksantriklik (mm) * |
izin verilen bükme açısı (°) * |
izin verilen aksal sapma (mm) * |
En yüksek hız rpm |
statik torsiyon sertliği (N.M/rad) |
İnerti anı (Kg.M)2) |
Çapa kapağının malzemesi | Şarapnel malzemesi | Yüzey işleme | Ağırlık (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Yüksek dayanıklılıklı alüminyum alaşımı | PU |
Anodizasyon işlemi |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
